Re: Planoteca de Foamies y Electricos

#31 Mensaje por Marcos » 17 Dic 2011 11:47

Airspeed Courier

Un hermoso avion de construccion tradicional en balsa. El archivo es muy completo, incluye los planos en .TIF y fotos de la construccion paso a paso.
http://www.mediafire.com/?ywxor6p76h1ki6n
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

FPV Shop

Avatar de Usuario
fedex
* Teniente *
* Teniente *
Mensajes: 83
Registrado: 26 Abr 2010 18:07

P-40 Blu-Tiger - 1/10 Park Scale Warhawk

#32 Mensaje por fedex » 12 Ene 2012 10:02

Uno de mis favoritos!
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
Marcos
* Brigadier Mayor * (Super Moderador)
* Brigadier Mayor * (Super Moderador)
Mensajes: 3201
Registrado: 12 Oct 2007 11:53
Ubicación: Rada Tilly, Patagonia Argentina

Re: Planoteca de Foamies y Electricos

#33 Mensaje por Marcos » 12 Ene 2012 17:08

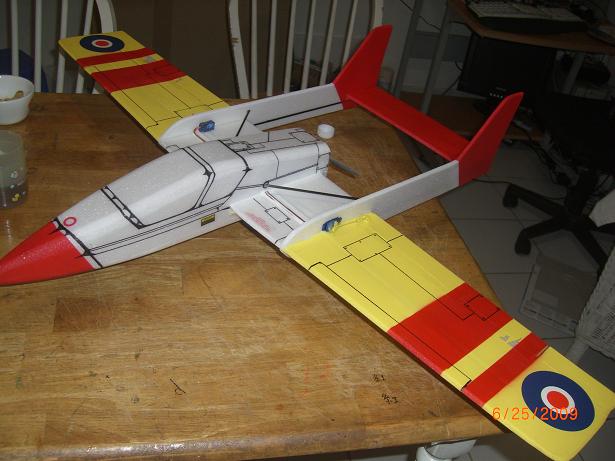

EZE Twin

EDF de iniciacion muy simple de consruir y modificable para la instalacion de un solo EDF.
EZE TWIN 1.JPG
EZE TWIN 2.JPG

Eze Twin - Mirror 1
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
dxas90
* Alférez *
* Alférez *
Mensajes: 6
Registrado: 04 Mar 2012 23:43
Ubicación: El Cayo de Mayabe,Holguin ,Cuba

Re: Planoteca de Foamies y Electricos

#34 Mensaje por dxas90 » 05 Mar 2012 01:25

no les digo nada de el aparte de que se ve bonito porque no lo he hecho
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

ale 1
* Alférez *
* Alférez *
Mensajes: 19
Registrado: 07 Abr 2012 17:37

Re: Planoteca de Foamies y Electricos

#35 Mensaje por ale 1 » 28 May 2012 21:26

Marcos escribió:Muchachos a ver si el fin de semana largo se ponen las pilas y suben algunos planitos para compartir.

Zulu ET

Aquí adjunto los planos del Zulu ET un entrenador eléctrico muy bonito. Junto con los planos va un archivo PDF con una corrección en dos cuadernas que estaban mal en la publicación original.
Hola me puedes decir a que tamaño lo confeccionastes, ampliates en que porcentaje el plano que pones.

Avatar de Usuario
Marcos
* Brigadier Mayor * (Super Moderador)
* Brigadier Mayor * (Super Moderador)
Mensajes: 3201
Registrado: 12 Oct 2007 11:53
Ubicación: Rada Tilly, Patagonia Argentina

Re: Planoteca de Foamies y Electricos

#36 Mensaje por Marcos » 28 May 2012 22:30

Estan en escala 1:1 escaneados de los planos en tamaño original. No deberias tener que cambiar ninguna escala.

Avatar de Usuario
baco
* Mayor *
* Mayor *
Mensajes: 1510
Registrado: 09 Jun 2009 13:03

Re: Planoteca de Foamies y Electricos

#37 Mensaje por baco » 27 Jun 2012 00:32

Planeador Waco o si les gusta más el de la FMA sería el IA 25 Mañque.

Imagen

Imagen

El plano se puede bajar desde acá:http://www.flyrc.com/sites/upload_files ... led_v2.pdf
Una novia es como un político, no hay que juzgarla por lo que promete sino por lo que realmente hace.

Avatar de Usuario
Marcos
* Brigadier Mayor * (Super Moderador)
* Brigadier Mayor * (Super Moderador)
Mensajes: 3201
Registrado: 12 Oct 2007 11:53
Ubicación: Rada Tilly, Patagonia Argentina

Re: Planoteca de Foamies y Electricos

#38 Mensaje por Marcos » 18 Feb 2013 17:24

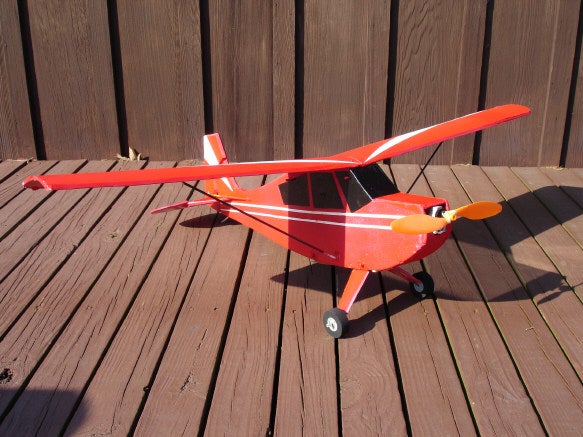

Agritug

Imagen

Imagen


Imagen

Avatar de Usuario
Marcos
* Brigadier Mayor * (Super Moderador)
* Brigadier Mayor * (Super Moderador)
Mensajes: 3201
Registrado: 12 Oct 2007 11:53
Ubicación: Rada Tilly, Patagonia Argentina

Re: Planoteca de Foamies y Electricos

#39 Mensaje por Marcos » 18 Feb 2013 17:30

Beech 18 AT-7 Navigator

Imagen

Imagen

Imagen

Avatar de Usuario
Marcos
* Brigadier Mayor * (Super Moderador)
* Brigadier Mayor * (Super Moderador)
Mensajes: 3201
Registrado: 12 Oct 2007 11:53
Ubicación: Rada Tilly, Patagonia Argentina

Re: Planoteca de Foamies y Electricos

#40 Mensaje por Marcos » 18 Feb 2013 17:37

Clean Sweep

Imagen

Imagen

Imagen

Avatar de Usuario
Marcos
* Brigadier Mayor * (Super Moderador)
* Brigadier Mayor * (Super Moderador)
Mensajes: 3201
Registrado: 12 Oct 2007 11:53
Ubicación: Rada Tilly, Patagonia Argentina

Re: Planoteca de Foamies y Electricos

#41 Mensaje por Marcos » 18 Feb 2013 18:00

Corby Starlet

Imagen

Imagen

Imagen

Imagen

Archivo con detalles adicionales de los perfiles http://www.mediafire.com/view/?uq7ahsrqa5kmzj7

Foro de construccion http://www.modelflying.co.uk/forums/pos ... =71573&p=1

Avatar de Usuario
baco
* Mayor *
* Mayor *
Mensajes: 1510
Registrado: 09 Jun 2009 13:03

Re: Planoteca de Foamies y Electricos

#42 Mensaje por baco » 22 Mar 2013 19:51

Este es el Drongo, lindo hidroavion:

Imagen

Imagen
drongo_parts_LETTER_tiled.pdf
drongo_parts_A4_tiled.pdf
drongo_parts_FULL.pdf
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.
Una novia es como un político, no hay que juzgarla por lo que promete sino por lo que realmente hace.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#43 Mensaje por matrixxv750 » 10 Jun 2013 15:13

Fan Fold SU-27 Flanker

Imagen
Imagen

Scale: 1:22
Area: just over 200 square inches
WS: 24"
AUW: 18.5 ounces
Motor: Mega 16-15-5 Prop: Graupner CAM 5.5 x 4.3, or Aeronaut Carbon 6.5 x 4
ESC: Castle Creations Phoenix 45 (with BEC)
Cells: 4S1P ThunderPower 2100
Controls: 2 servos (HS-55) driving Tailerons (elevon subroutine on the Tx)

http://www.foamyfactory.com/plans/FF-Flanker-plans.zip

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#44 Mensaje por matrixxv750 » 10 Jun 2013 19:48

Spitfire

Imagen

The model has a 36" wing. It weighs under 16oz with a double-length CDRom brushless motor, three 1800mAh Lipos and three small servos. It does huge loops and rolls well although needs loads of down elevator. It slows down nicely and is easy to land. The stall is predictable and easy to control. With smaller Lipos (800-1000's) the plane with fly is very tight spaces although would be too large and fast for indoor. However, I prefer the power I have now and speed I get with a fast turning 6x3 folding prop.
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#45 Mensaje por matrixxv750 » 10 Jun 2013 20:23

Bubbles

Imagen

Imagen

1150 g (40 oz), LiPo 3000mAh 3S2P, Axi 2820/12 con Prop 12x6
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#46 Mensaje por matrixxv750 » 10 Jun 2013 20:33

Twinax v2

Imagen

Specs:
Weight 420g (14.8oz)
Span 39"
Wing loading 10oz/Ft^2
Motor: Himax 2812-0850
Prop: APC 9x7.5 SF
ESC: Jeti Advance Plus 18
Battery: CommonSenseRC 3S 1650mah 10C
Servos: 3x GWS Pico+F/BB
Current at WOT: 15A
Thrust : Weight: >1
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#47 Mensaje por matrixxv750 » 10 Jun 2013 20:41

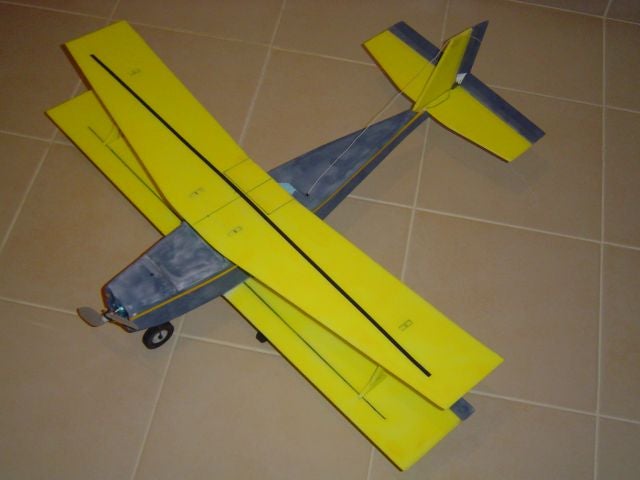

ParkBipe - Depron Biplane

Imagen
Imagen

Span: ~ 33.5"
AUW: 505g (~ 18oz)
Wing Area: 378 In^2
Wing Loading: 6.8 oz/ft^2
Power System: HIMAX 2212-0850, JETI Advance 18-3P, Tanic 3S 1550mah, GWS 9x7 prop
Draws about 10.5A at full throttle.
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#48 Mensaje por matrixxv750 » 10 Jun 2013 20:57


Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#49 Mensaje por matrixxv750 » 11 Jun 2013 00:34

X-41 Deltastorm

Imagen

Especificaciones:
• Length: 30" with motor and prop.
• Wingspan: 28"
• AUW: 17oz
• Power: 2212-06 motor, 30A ESC, 3S 2100mAh 20C (about 230W with a 5.5x4.5 prop)
• Paint Scheme: Ukraine SU-27 in honor of my dearly departed Flanker (see my blog).
• Paint Used: Anita's All Purpose Acrylic Craft Paint from Hobby Lobby. Finished off with several coats of Minwax Semi-Gloss Polycrylic spray (blue can).
• Speed: 134.43kph / 83.53mph (Fastest Doppler result to date).
• Canards: Functional via custom mixing with the delta program in my DX7

http://t3chdad.com/pdf/X-41_Deltastorm_Full.pdf Vista general
http://t3chdad.com/pdf/X-41_Deltastorm_Tiled.pdf Hojas imprimibles


The X-41 Deltastorm Construcción: http://www.rcgroups.com/forums/showthread.php?t=779331


X-42 Deltastorm II (Vectored Thrust)...

Imagen

Especificaciones:
• Length: 31" (~787mm) with motor and prop.
• Wingspan: 28" (~712mm)
• AUW: 25oz (~708g)
• Power: Two BP/Suppo/no-name 2208-12 motors each with a 30A ESC, 3S 2100mAh 20C, Counter-rotating 7x5 props trimmed-down to 6x5. All this generates about 280W according to the WattsUp.
• Paint Scheme: Inspired from a German ME-109 I built as a kid.
• Paint Used: Delta Ceramcoat Acrylic Craft Paint from Hobby Lobby ($1ea). Finished off with several coats of Minwax Semi-Gloss Polycrylic spray (blue can).
• Decals: Images found on the intarweb. I printed them on CD/DVD labels with my inkjet, cut them out, and stuck them on before the clear-coating.
• Speed: Doppler does not like the two motors and four whistles. I got the screwiest-looking graph I've ever seen in wavoscope. I'd give a ballparkguess of about 65-70mph
• Canards: Functional via custom mixing with the delta program in my DX7 (rudder channel)
• Thrust Vectoring: Accomplished via four custom mixes in my DX7 (Flap and Gear Channels).

http://t3chdad.com/pdf/X-42_Deltastorm_II.pdf Vista general
http://t3chdad.com/pdf/X-42_Deltastorm_II_Tiled.pdf Hojas imprimibles

The X-42 Deltastorm II Construcción: http://www.rcgroups.com/forums/showthread.php?t=841634

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#50 Mensaje por matrixxv750 » 11 Jun 2013 00:48

XXstra

Imagen Imagen

Traducido con traductor google

General:
Un avión xxs ligero para equipos de micro.
El fuselaje silueta es fácil de construir, pero necesita algo de tiempo para desconectarse debido a los agujeros de reducción de peso. El borde de ataque está reforzado con una pieza de Depron 3mm doble. Los puntales CF ala son también el tren de aterrizaje. Esto es suficiente para mantener el ala recta.

Mi opinión:
Se flys sin correcciones de ajuste y es fácil de volar. Hizo todas las acrobacias que yo amo. Debido a su bajo peso que se necesita un poco de esfuerzo para un aterrizaje limpio sin embargo. Con la nueva micro equipo de 2,4 GHz de un peso que vuelan desde aproximadamente 30 a 40 gramos se puede llegar.

Specifications:
wingspan..........:450 mm
weight..............:65-70 gram
wing surface......:6 dm2
wing load..........:11-11,5 gr/dm2
Motor...............:brushless LRK 13-6-11Y Mighty midget motors (7,6 gram)
Prop.................:GWS 6030-7035 (2 gram)
Battery.............:2-cell lipoly 200mAh (11 gram)
Servo's.............:Waypoint (2,75 gram)
ESC..................:YGE4-BL WES-TECHNIEK (2,2 gram)
RC....................:GWS RHP-jst (3,8 gram)
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#51 Mensaje por matrixxv750 » 11 Jun 2013 01:00

AKAI - Acrobático.

Imagen Imagen

Traducido con traductor google
General:
Un biplano ligero, con un fuselaje completo diseñado para su uso con motores sin escobillas 2-celulares.
El fuselaje es cuadrada para facilitar la construcción. Para la reducción de peso es el canopy no es independiente de un plástico transparente. En lugar del fuselaje es también el dosel. Para completar la reducción de peso sólo hay una pieza central intermedia en el fuselaje y ninguna pieza Bottum. Esto no compromete la fuerza del fuselaje. Me cónica la parte delantera del avión como una bobina de aceite para más estilo. Esto no es necesario, pero me gusta romper es para darle un poco más de diseño de la línea recta.
Mi opinión:
Era fácil de construir. Preste atención a mantener las cosas en orden cuando se pegan las varillas de carbono para las alas. Es divertido de volar, pero el avión no cohete hacia arriba de un vuelo estacionario. Así que yo practico a flotar a una altura de guardar.

Specifications:
wingspan........:650 mm
weight...........:180 gram
wing surface....:18 dm2
wing load........:10 gr/dm2
Motor.............:brushless 3/3D typhoon
Prop...............:GWS 8x4,5
Battery...........:2-cell lipoly 450-700mAh
Servo's...........:3x 3,7 gram
ESC...............:CC10
RC ................:5 channels 9 gram

Descargas:
http://www.aeroplaza.nl/drawings/Akai.dxf
http://www.aeroplaza.nl/drawings/Akai.dwg
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#52 Mensaje por matrixxv750 » 11 Jun 2013 01:17

REDBULL - shocky

Imagen Imagen Imagen

Traducido con traductor google

General:
Mi respuesta para todos los shocky está ahí fuera. Quiero probar si este es el futuro para mí. Edificio Fácil, pero no me gusta el look silueta.
Mi opinión:
Utilicé mi motor Axi para este avión, pero el peso total era con esta configuración 320 gramos. Esto era para tanto y que no voló tan bueno como esperaba. Así que no más shocky es para mí.

Specifications:
wingspan.........:900 mm
weight............:250 gram
wing surface....:14 dm2
wing load.........:12-16 gr/dm2
motor .............:brushless
Battery ...........:Li-poly

Descargas:
http://www.aeroplaza.nl/drawings/RedbullDWG.zip
http://www.aeroplaza.nl/drawings/RedbullDXF.zip

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#53 Mensaje por matrixxv750 » 11 Jun 2013 01:23

RAVEN - Acrobático

Imagen Imagen

Traducido con traductor google

General:
Un fuselaje completo y lleno avión de ala aerodinámica. Muy escala como pero difícil de construir. Uno de mis mejores diseños buscan.

Mi opinión:
Luce muy bien y la mosca es genial. El poder ilimitado con el motor Axi en este plano. No es un plano 3D, pero usted puede hacer todas las acrobacias aéreas normales con él.

Specifications:
wingspan.......:750 mm
weight...........:320 gram
wing surface...:20 dm2
wing load.......:16 gr/dm2
motor............:brushless Axi 2212/34
Propeller.........:APC 9x6
Battery..........:Li-poly 3-cell 1200mAh

Descargas:
http://www.aeroplaza.nl/drawings/RavenDWG.zip
http://www.aeroplaza.nl/drawings/RavenDXF.zip
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#54 Mensaje por matrixxv750 » 11 Jun 2013 01:27

CHRISTEN EAGLE - Acrobático

Imagen Imagen Imagen

Traducido con traductor google
General:
Un avión de fuselaje completo. Muy escala como pero difícil de construir. Uno de mis mejores diseños buscan.

Mi opinión:
Nunca había volado, pero muchas personas que han construirlo están muy contentos con él. Así que eso es para mí un gran cumplido. Gracias por prueba volar mis aviones y tener el coraje de confiar en mis planes.

Specifications:
wingspan........:750 mm
weight............:320 gram
wing surface....:23 dm2
wing load.........:13 gr/dm2
motor..............:brushless Axi 2212/34
Propeller..........:APC 9x6
Battery............:Li-poly 3-cell 1200mAh

Descargas:
http://www.aeroplaza.nl/drawings/ChristenEagleDWG.zip
http://www.aeroplaza.nl/drawings/ChristenEagleDXF.zip
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#55 Mensaje por matrixxv750 » 11 Jun 2013 01:43

EXTRA 300 - Acrobático

Imagen Imagen Imagen

Traducido con traductor google
General:
Soy un gran fan del plano extra, así que quiero una para mí. Esta es la primera con un fuselaje completo encontrado y un ala aerodinámica completo. No tan fácil de construir, pero se ve justo delante cuando esté hecho.

Mi opinión:
Luce muy bien y la mosca es genial. El poder ilimitado con el motor Axi en este plano. No es un plano 3D, pero usted puede hacer todas las acrobacias aéreas normales con él.

Specifications:
wingspan.........:750 mm
weight............:320 gram
wing surface....:20 dm2
wing load.........:16 gr/dm2
motor..............:brushless Axi 2212/34
Propeller..........:APC 9x6
Battery............:Li-poly 3-cell 1200mAh

Descargas:
http://www.aeroplaza.nl/drawings/DWG-dr ... ra300S.zip
http://www.aeroplaza.nl/drawings/DXF-dr ... ra300S.zip



BOEING STEARMAN PT-17 - fun flyer

Imagen Imagen Imagen

Descargas:
http://www.aeroplaza.nl/drawings/StearmanDWG.zip
http://www.aeroplaza.nl/drawings/StearmanDXF.zip



STUNT FLYER 300+

Imagen

Descargas:
http://www.aeroplaza.nl/drawings/Stuntflyer300dwg.zip
http://www.aeroplaza.nl/drawings/Stuntflyer300dxf.zip



CAP 231

Imagen

Descargas:
http://www.aeroplaza.nl/drawings/Cap231dwg.zip
http://www.aeroplaza.nl/drawings/Cap231dxf.zip



PITTS SPECIAL

Imagen

Descargas:
http://www.aeroplaza.nl/drawings/PittsSpecialV3DWG.zip
http://www.aeroplaza.nl/drawings/PittsSpecialV3DXF.zip



PITTS SPECIAL S-1T AND S-2C

Imagen

Descargas:
http://www.aeroplaza.nl/drawings/PittsS ... vdPDWG.zip
http://www.aeroplaza.nl/drawings/PittsS ... vdPDXF.zip



SAIL PLANE

Imagen

Descargas:
http://www.aeroplaza.nl/drawings/SailPlaneDWG.zip
http://www.aeroplaza.nl/drawings/SailPlaneDXF.zip

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#56 Mensaje por matrixxv750 » 11 Jun 2013 02:00

"STS" Hidroavión / Avión

Imagen

Imagen

"STS" Seaplane/Airplane, full fuselage, with removable floats and landing gear. 44 in wing span, GWS350 D gear w/10in prop, 1320 ma 3cell. Beautiful flyer.

Guía de construcción
http://www.ozonefoam.com/stsbg.pdf

Fuente: http://www.rcgroups.com/forums/showthread.php?t=372857
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#57 Mensaje por matrixxv750 » 14 Jun 2013 23:42

Extra 300 EP
En Balsa y electrico

Imagen

Especificaciones:
Envergadura..........:40.5 "/ 1030 mm
Peso del vuelo.......:26,5 oz / 750g
Para outrunners y 11.1V Li-Po
Requiere...............:112 W / libra
[Recomendado motor KM 0283010
con 10 "x 6" propulsor eléctrico]
No tienes los permisos requeridos para ver los archivos adjuntos a este mensaje.

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: Planoteca de Foamies y Electricos

#58 Mensaje por matrixxv750 » 31 Oct 2013 01:04

FOKKER DR1

Imagen Imagen

Especificaciones:
Wing area.........: 575 pulgadas cuadradas
Envergadura......: 36,5 in (ala superior, sin incluir los cuernos de alerones)
Longitud...........: 30.1 in
RTF Peso..........: 21,0 oz
Carga alar.........: 5 oz/ft2
Motor...............: Himax 2015-4100 con 6,6 engranajes
Batería..............: Thunder Power 11.1V 1320 mAh Lipo
Objeto...............: APC 12x6 SF
Consumo de corriente: 12,0 amperios estáticas
Entrada de energía: 110 vatios
Carga de energía...: 84 vatios / libra

Descarga:
https://dl.dropboxusercontent.com/u/325 ... %20DR1.zip

Fuente:
http://www.rcgroups.com/forums/showthread.php?t=425387

Avatar de Usuario
baco
* Mayor *
* Mayor *
Mensajes: 1510
Registrado: 09 Jun 2009 13:03

Re: Planoteca de Foamies y Electricos

#59 Mensaje por baco » 15 Ago 2014 14:45

Puddle Twin 2 XL

Imagen

El plano se puede bajar desde acá: http://info.rc-wasserflieger.at/
Una novia es como un político, no hay que juzgarla por lo que promete sino por lo que realmente hace.

Avatar de Usuario
baco
* Mayor *
* Mayor *
Mensajes: 1510
Registrado: 09 Jun 2009 13:03

Re: Planoteca de Foamies y Electricos

#60 Mensaje por baco » 18 Ago 2014 22:59

Puddle Twin 2 XL

Imagen


Aca esta el link del Puddle Twin II XL: http://www.rmerk.de/download/PuddleTwin2XLPlan.zip

Aca esta el link a Mediafire:http://www.mediafire.com/download/wiotx ... XLPlan.zip
Una novia es como un político, no hay que juzgarla por lo que promete sino por lo que realmente hace.

Responder

¿Quién está conectado?

Usuarios navegando por este Foro: No hay usuarios registrados visitando el Foro y 2 invitados
