HENSCHEL HS P.87, rara avis.

Todo lo relacionado a AVIONES con Motor Eléctrico
Mensaje
Autor
salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

HENSCHEL HS P.87, rara avis.

#1 Mensaje por salamander » 23 Abr 2013 12:11

HENSCHEL P.87, rara avis

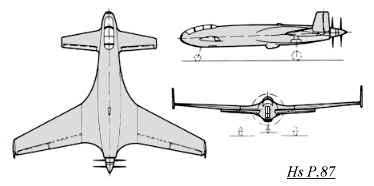

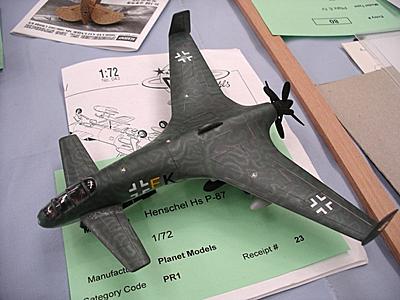

Entre los diversos proyectos de aviones alemanes de la segunda guerra,también trabajó en un avión bombardero rápido Hs P. 87. Equipado con el motor de empuje de 2.200 hp (1.620 kW aprox) y con dos hélices de paso variable. El avión iba a ser del tipo canard con ala en flecha en el que habían direccionales verticales en sus extremos de alas . Tren de aterrizaje triciclo y una tripulación de tres o cuatro hombres a sentarse en la cabina en la proa del casco.
Este avión verdaderamente poseía, al igual que su antecesor el HS. P75, un diseño de avanzada con características aerodinámicas casi únicas para su época.

Imagen

Imagen

Su diseño fue tan revolucionario que hasta el día se hoy se mantiene como válido, al punto tal que algunos Drones de última generación parecieran inspirados en el:

Imagen
Imagen

Bueno, después de una ausencia de varios mese motivada por un accidente que me obligo a guardar cama y estar con una mano inutilizada que de a poco va recuperando su movilidad me decidí por construir este hermoso pájaro y he comenzado con una planificación en la que he decidido que su fuselaje pueda dividirse en dos partes, en la del frente es donde además de los planos canard se alojará la electrónica y baterías, en tanto que la posterior es donde se encontrarán las alas y la planta propulsora.
He ya cortado algunas de las cuadernas y las he presentado para analizar los cambios necesarios para poder proceder con la construcción ya que existen algunos inconvenientes como lo son los soportes de los planos canard y el lugar de alojamiento de las baterías entre otros, pero ya van surgiendo algunas ideas.

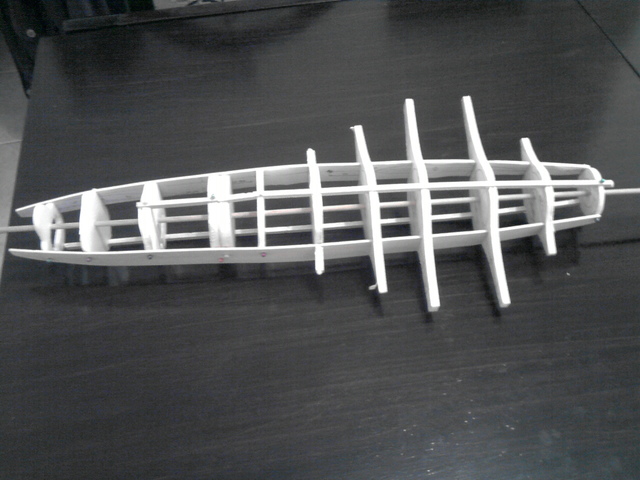

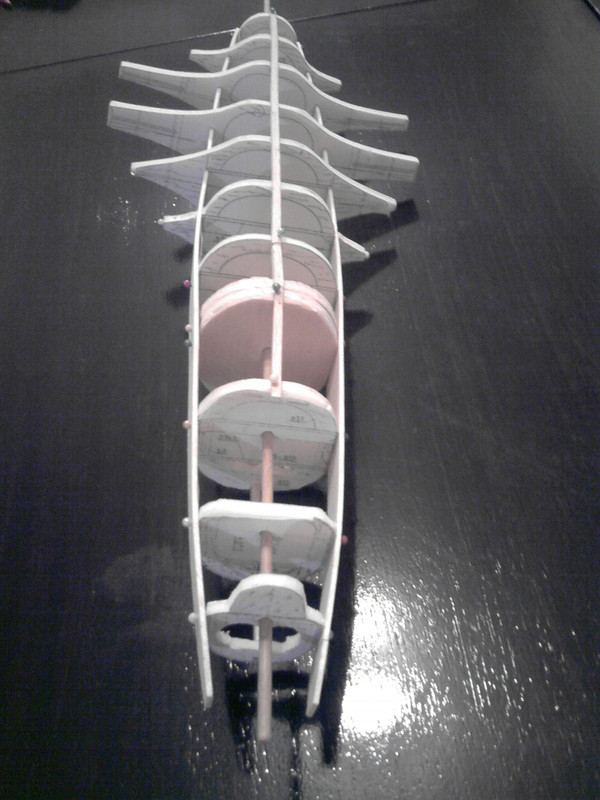

Les muestro como va planteándose el fuselaje tras la presentación de las cuadernas, estas están realizadas en foam de 5mm y algunas con un refuerzo de balsa de 1mm. Asimismo las cuadernas responsables de sujetar ruedas y motor estarán en terciado de 3mm. Para asegurar la alineación puede observarse una varilla de pino que oficia de guía, tanto el retiro de la varilla como el acanalado de cuadernas se realizará una vez certificada la correcta posición de cada cuaderna y su diseño final.

Imagen
Imagen



Avatar de Usuario
hugo voss
* Primer Teniente *
* Primer Teniente *
Mensajes: 261
Registrado: 19 Nov 2010 08:36
Ubicación: Capital

Re: HENSCHEL HS P.87, rara avis.

#2 Mensaje por hugo voss » 23 Abr 2013 12:40

Hola, me alegro que estes mejor, desconocia este avión pero no me sorprende, el ingenio, y lo revolucionario del concepto para ser un avión alemán del 40.
Que raro, no se afanaron y adjudicaron la idea los yanquis, como siempre.
Hermoso proyecto.
Pagasus 2 vendido.
Cessna L 19
F-22 Fun Fly
Ya estaba asi cuando llegé. (Homero Simpson)

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#3 Mensaje por salamander » 23 Abr 2013 13:48

Gracias por tus comentarios. Posees un apellido muy valorado en lo que respecta a la aviación alemana ya que Blhom & Voss fabricaron y diseñaron algunos proyectos muy interesantes.

En lo referente al afano te diré que si, los afanaron tanto americanos como ingleses y anque también los italianos, en lo referente a los japoneses ellos desarrollaron basándose en los estudios alemanes.

saludos

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#4 Mensaje por salamander » 09 May 2013 07:48

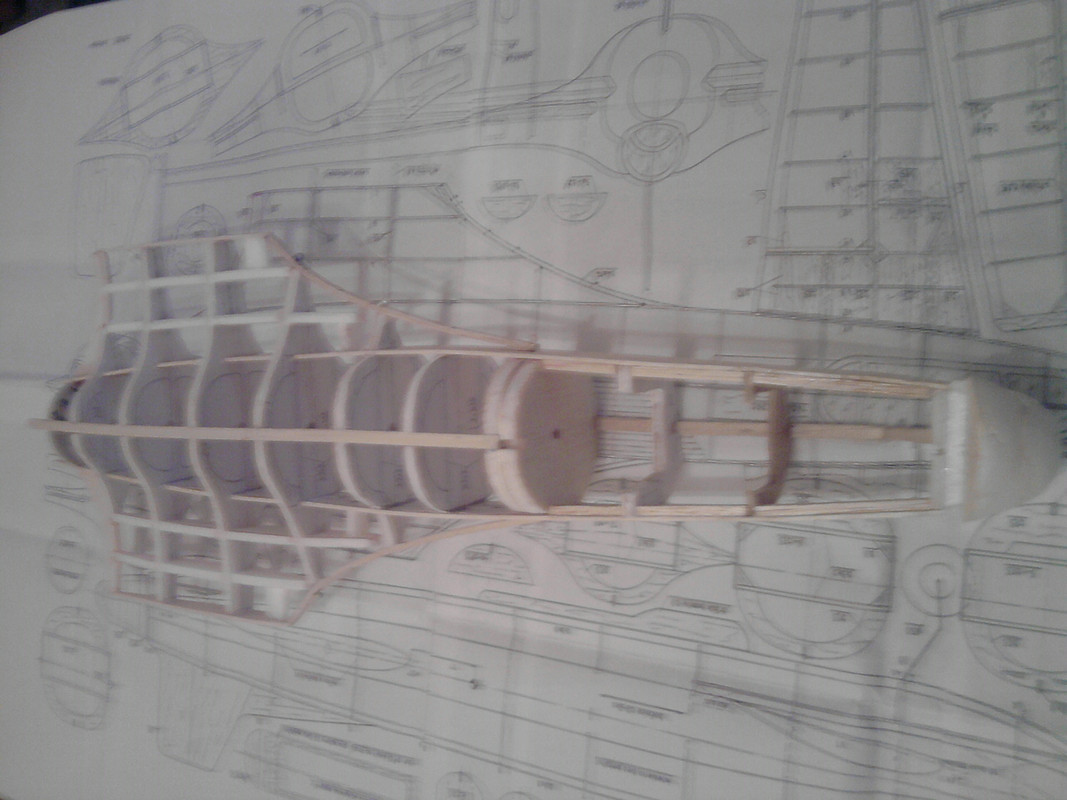

Hola, subo un par de fotos de como va avanzando la construcción del fuse.

Imagen

Imagen

saludos

Avatar de Usuario
FokkerDR-1
* Vicecomodoro *
* Vicecomodoro *
Mensajes: 6277
Registrado: 14 Ago 2008 23:47
Ubicación: Argentina, Capital Federal

Re: HENSCHEL HS P.87, rara avis.

#5 Mensaje por FokkerDR-1 » 09 May 2013 22:39

Hermoso proyecto, te felicito, me encantan todos los proyectos alemanes, realmente unos genios sus ingenieros.
Una duda ¿porqué las cuadernas están sin ahuecar??? me llamó poderosamente la atención este detalle, y si lo vas a hacer a posterior es un lío, en fin... suerte.
Sigo mirando.
Suerte con tu recuperación, puede saberse que tipo de accidente tuviste???
Saludos.
Pérez, Marcelo Alejandro

Club aeromodelista Newbery

Felices vuelos y mejores aterrizajes...

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#6 Mensaje por salamander » 10 May 2013 09:22

Hola Foker como estás tanto tiempo, tuve un accidente de verano, limpiando la pileta me caí en lo mas profundo rompiéndome la muñeca derecha y la pelvis, me tiré a la pile pero sin agua, jajajaja, que bol........

Te cuento, si las cuadernas faltan perforarlas, tengo planeado que la perforación solo será de un círculo de 2.5 cm de diámetro, tengo una copita para eso, de este modo mantendré la rigidez y fortaleza de la estructura, ahora estoy viendo como puedo fijar mejor las alas y el canard, bayonetas y demás.

Digamos que sobre el plano original he realizado algunos cambios tendientes al posterior almacenaje del bicho, yo vivo en un dpto. así que ese aspecto es muy importante.

Un gusto saber de vos, y como va el gran proyecto del DR1.

Saludos

Avatar de Usuario
FokkerDR-1
* Vicecomodoro *
* Vicecomodoro *
Mensajes: 6277
Registrado: 14 Ago 2008 23:47
Ubicación: Argentina, Capital Federal

Re: HENSCHEL HS P.87, rara avis.

#7 Mensaje por FokkerDR-1 » 10 May 2013 14:14

salamander escribió:Hola Foker como estás tanto tiempo, tuve un accidente de verano, limpiando la pileta me caí en lo mas profundo rompiéndome la muñeca derecha y la pelvis, me tiré a la pile pero sin agua, jajajaja, que bol........

Te cuento, si las cuadernas faltan perforarlas, tengo planeado que la perforación solo será de un círculo de 2.5 cm de diámetro, tengo una copita para eso, de este modo mantendré la rigidez y fortaleza de la estructura, ahora estoy viendo como puedo fijar mejor las alas y el canard, bayonetas y demás.

Digamos que sobre el plano original he realizado algunos cambios tendientes al posterior almacenaje del bicho, yo vivo en un dpto. así que ese aspecto es muy importante.

Un gusto saber de vos, y como va el gran proyecto del DR1.

Saludos

Estimado salamander lamento tu accidente pero me hiciste recordar un viejo chiste de locos, en el loquero uno de los internos va a la pileta y desde lo más alto del trampolín empieza a rogar "ojalá sea martes, ojalá sea martes,..." y uno de los enfermeros nuevos le pregunta al otro por lo que ruega y le contesta que los lunes llenan la pileta.... :lol: :lol: :lol:
En fin veo que a pesar de todo aún seguís construyendo, te felicito mejor terapia no hay.
Mi gran proyecto del DR-1 lo tengo parado hasta que termine todas las boludeces que tengo en camino que por cierto creo que para julio puedo liberarme y dedicarme con la exclusividad que quiero al DR-1.
En fin así las cosas, recuperate pronto y dale para adelante nomás que me encantó el avión que elegiste, te sigo.
Pérez, Marcelo Alejandro

Club aeromodelista Newbery

Felices vuelos y mejores aterrizajes...

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#8 Mensaje por salamander » 16 May 2013 08:27

Bueno subo algunas fotos de trabajos hechos

Imagen

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#9 Mensaje por salamander » 16 May 2013 09:42

Siguiendo con los avances, en la foto anterior puede verse el fuse ya con las bayonetas colocadas, esta es una del la estructura básica del ala, fata terminarla

Imagen

Con las alas presentadas simplemente

Imagen

otra

Imagen

Estos algunos avances pero falta mucho trabajar las alas traseras, continuara.....

Avatar de Usuario
FokkerDR-1
* Vicecomodoro *
* Vicecomodoro *
Mensajes: 6277
Registrado: 14 Ago 2008 23:47
Ubicación: Argentina, Capital Federal

Re: HENSCHEL HS P.87, rara avis.

#10 Mensaje por FokkerDR-1 » 16 May 2013 12:36

EEEEEPPPPP!!!!!!!!!! no se ven las fotos, que pasó??????
Pérez, Marcelo Alejandro

Club aeromodelista Newbery

Felices vuelos y mejores aterrizajes...

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#11 Mensaje por salamander » 16 May 2013 23:22

No se que ocurrió que no subieron las imágenes, las pongo nuevamente.

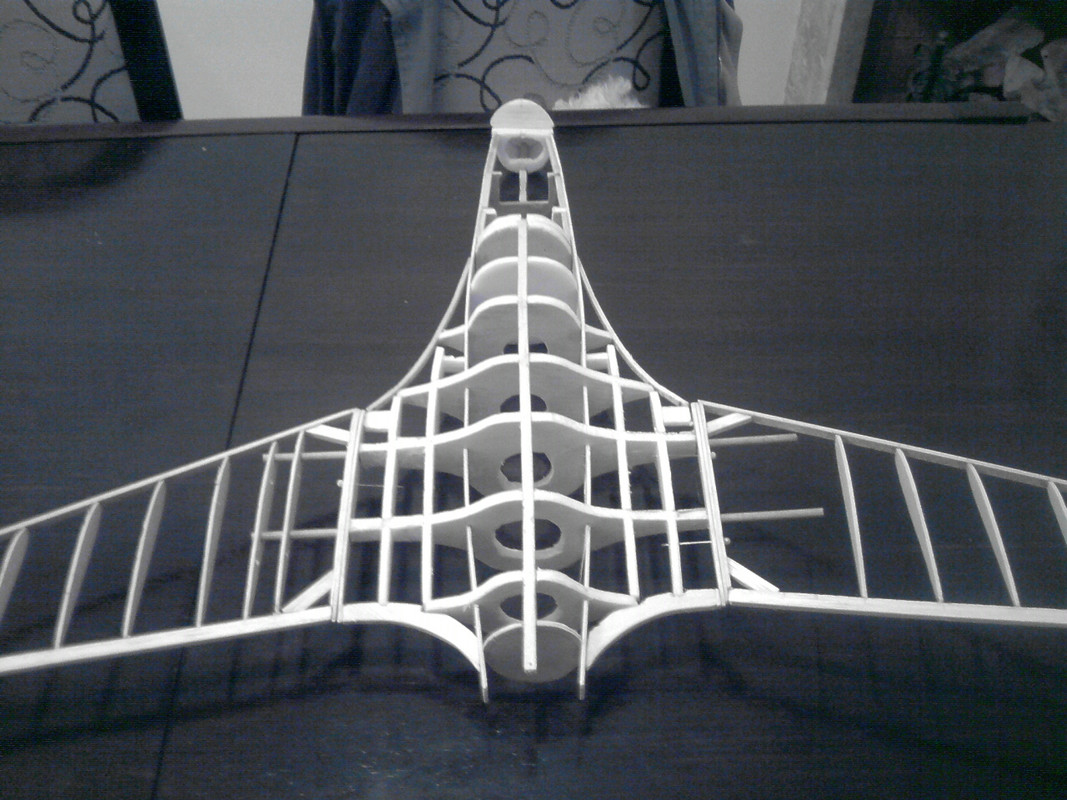

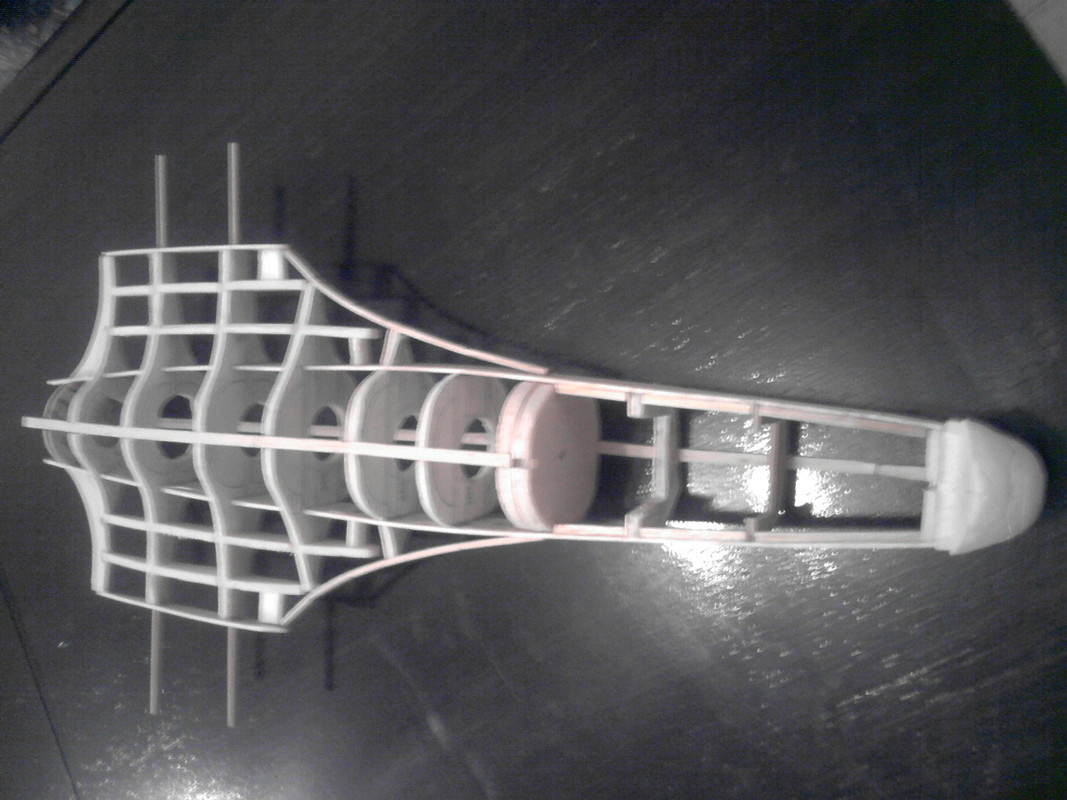

Este es el fuse con las bayonetas ya colocadas

Imagen

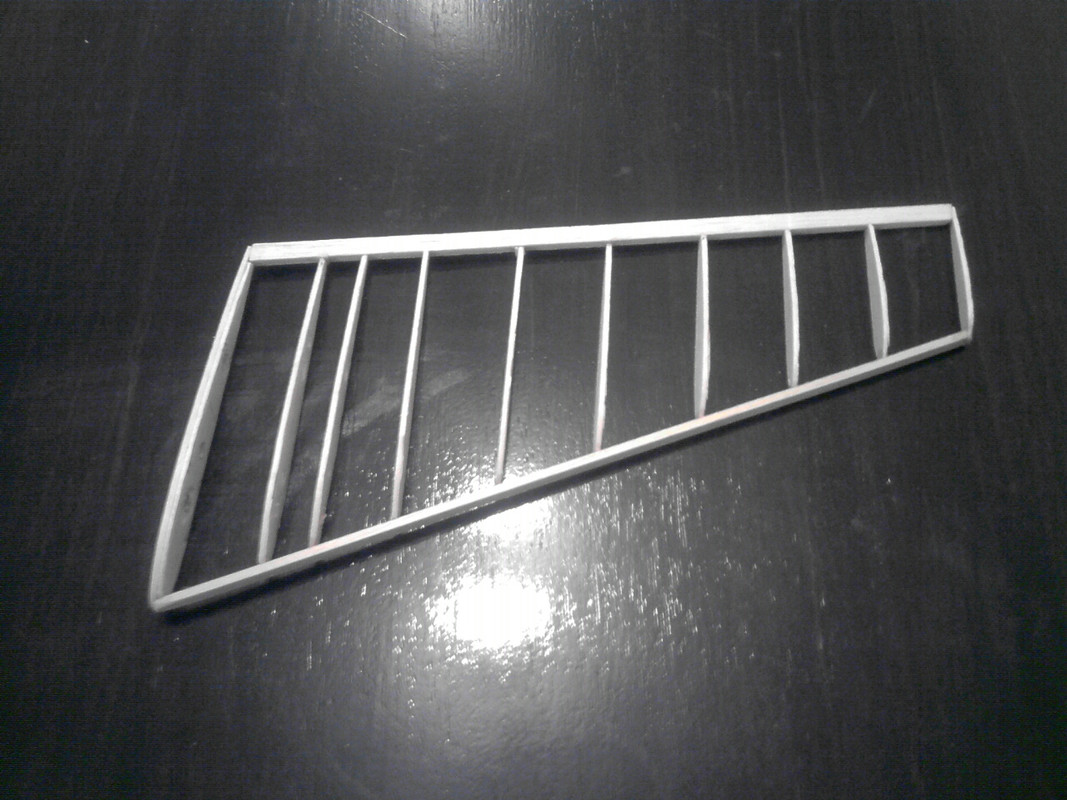

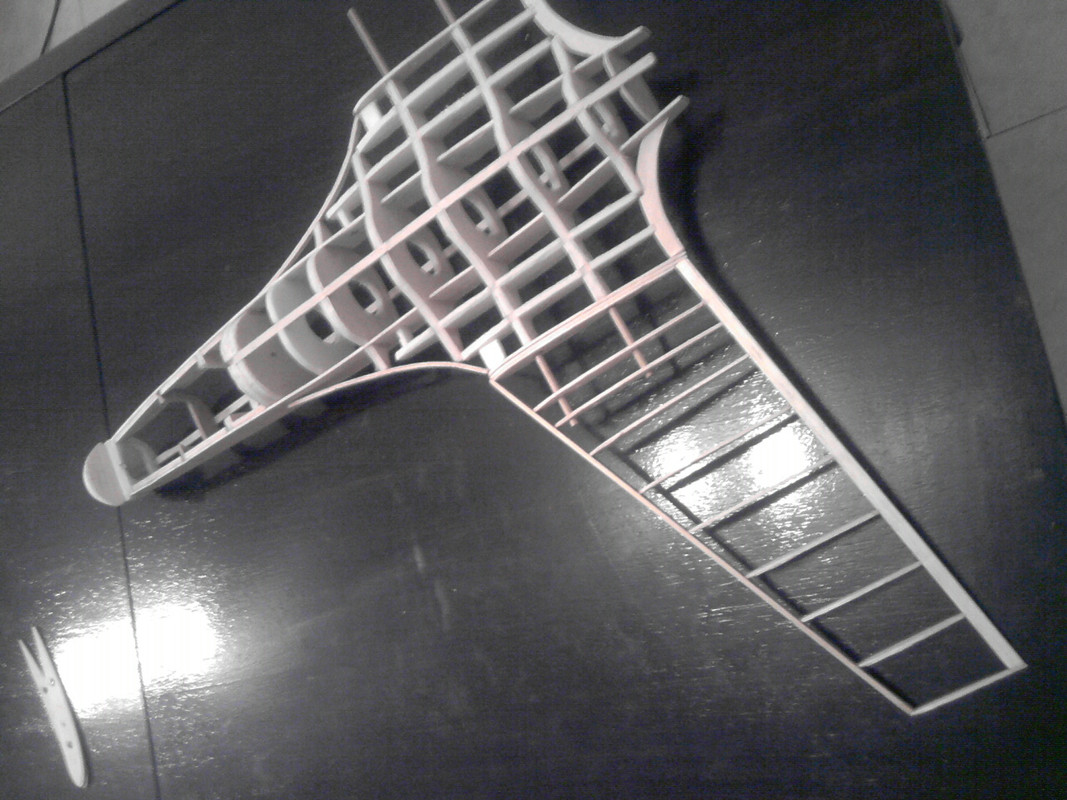

esta es la estructura primaria de un ala

Imagen

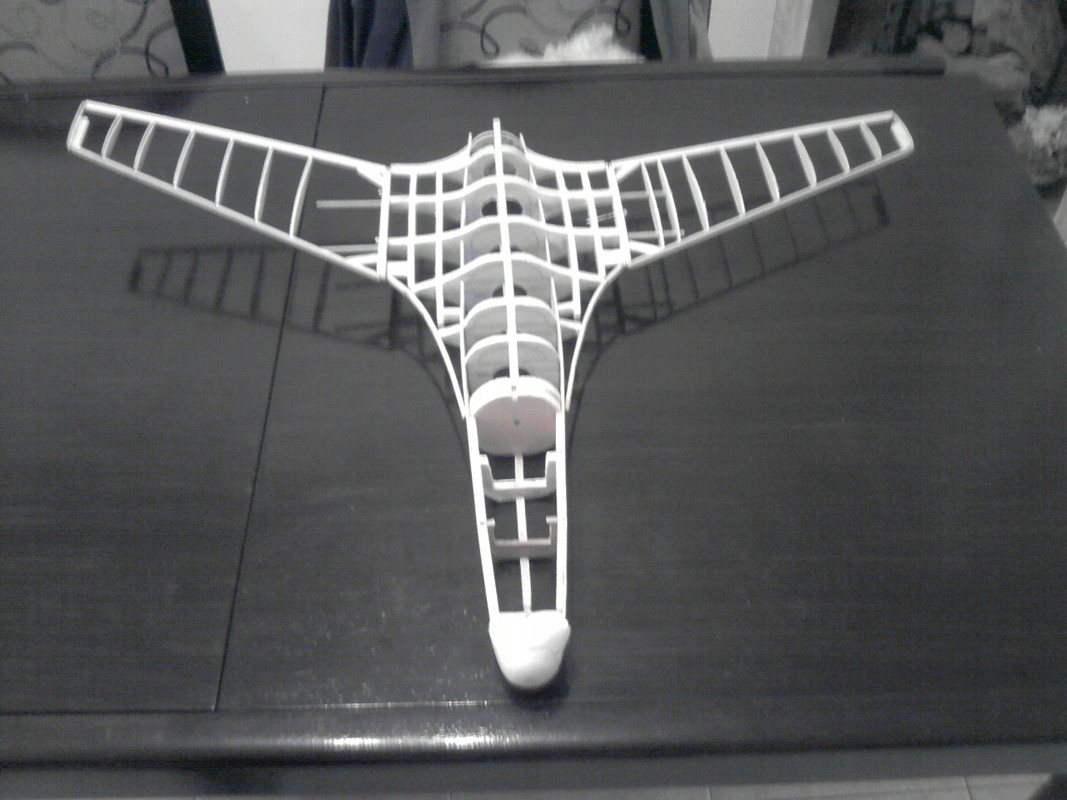

aquí las alas presentadas

Imagen
Imagen
Imagen

Bueno espero les valla gustando, todevía flta bastante trabajo en las alas y comenzar con las canard.

Continuará......

Avatar de Usuario
matiasmodelista
* Primer Teniente *
* Primer Teniente *
Mensajes: 387
Registrado: 14 Sep 2009 14:06
Ubicación: Miramar - Bs.As.
Contactar:

Re: HENSCHEL HS P.87, rara avis.

#12 Mensaje por matiasmodelista » 17 May 2013 02:43

Muy muy interesante..te felicito!!!
Sigo tus avances...
saludos
Matías

http://www.aeromodelismiramar.blogspot.com
EDGE 540 Camodel DLE55 con humo
Mitsubishi A6M5 Zero DLE55 con Robart
CORVUS 540 Camodel 30% EME 70cc Twin
T45 Goshhawk EDF
Kadet Senior OS624T

Avatar de Usuario
FokkerDR-1
* Vicecomodoro *
* Vicecomodoro *
Mensajes: 6277
Registrado: 14 Ago 2008 23:47
Ubicación: Argentina, Capital Federal

Re: HENSCHEL HS P.87, rara avis.

#13 Mensaje por FokkerDR-1 » 17 May 2013 10:33

Se lo ve hermoso, permitime una observación, las bayonetas me parecen cortas sin embargo la trasera creo que sería la más conveniente hacerla más larga así el ala distribuye mejor su esfuerzo a la misma, ojo solo es una sugerencia pues nunca trabajé en foam y por ahí digo boludeces.
Te sigo.
Saludos
Pérez, Marcelo Alejandro

Club aeromodelista Newbery

Felices vuelos y mejores aterrizajes...

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#14 Mensaje por salamander » 20 May 2013 23:20

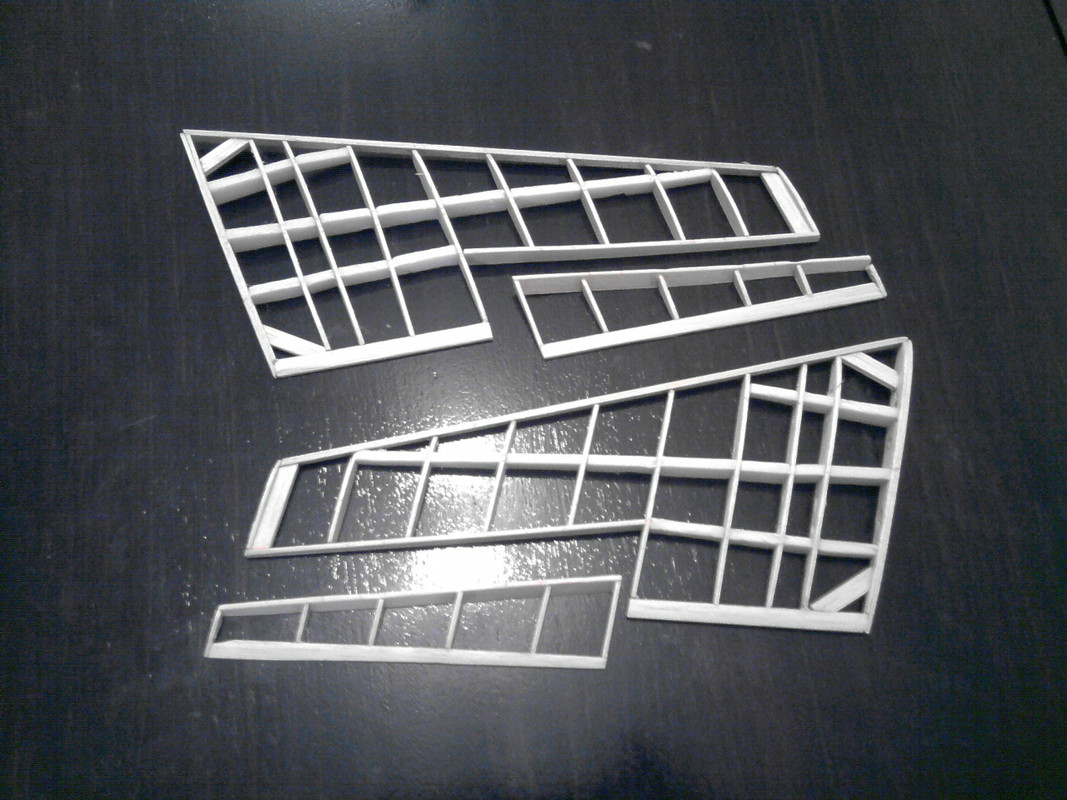

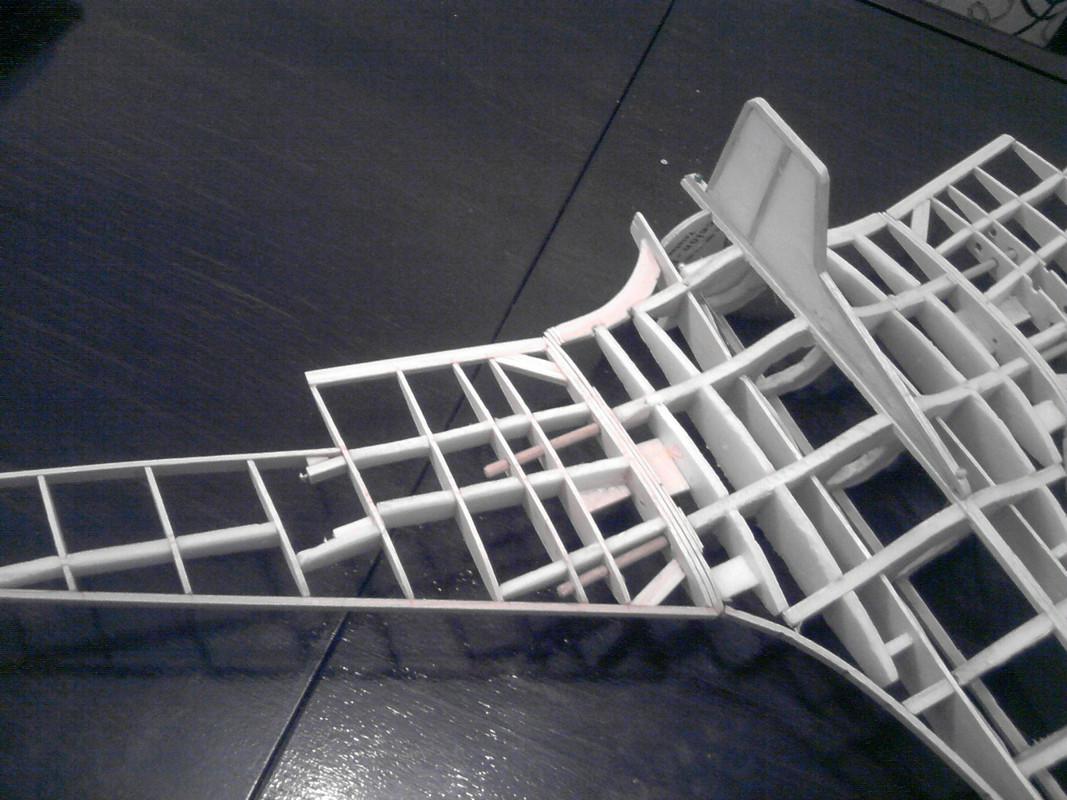

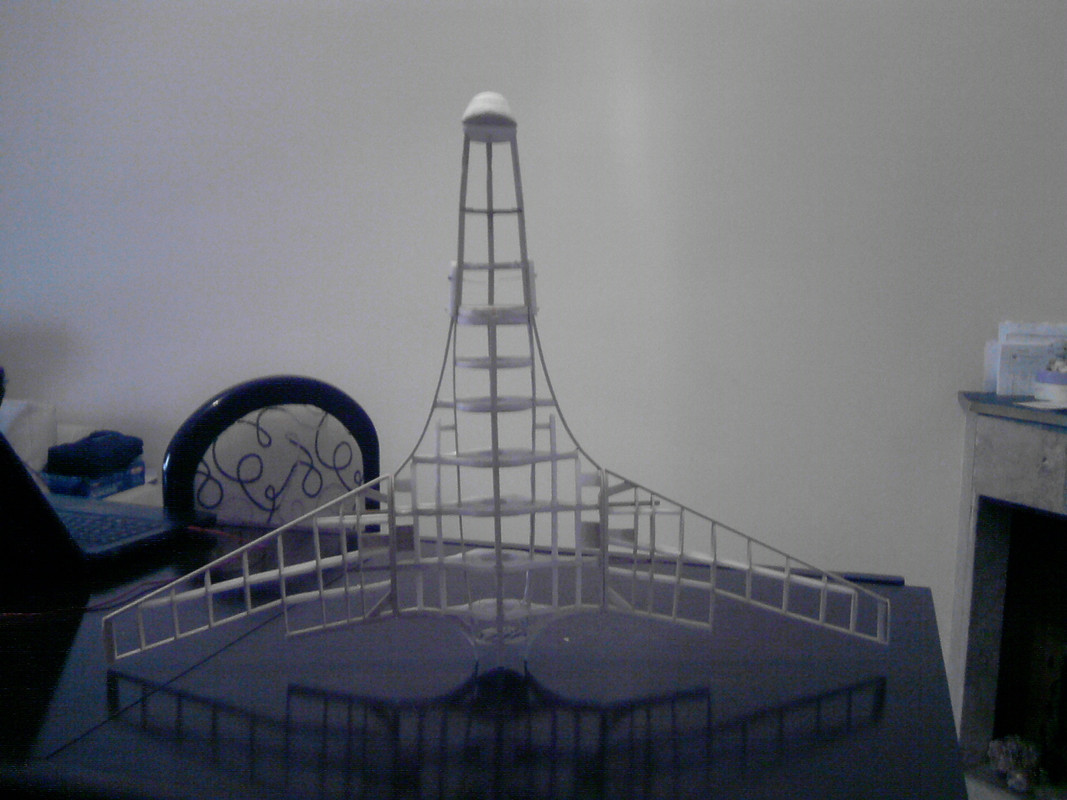

Hola, algunas cistas mas sobre las alas

Imagen

aquí se pueden ver los refuerzos del ala y los alerones ya cortados

otra presentación del modelo

Imagen

mañana subo algunas mas.

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#15 Mensaje por salamander » 21 May 2013 21:23

Algunas fotitos mas:

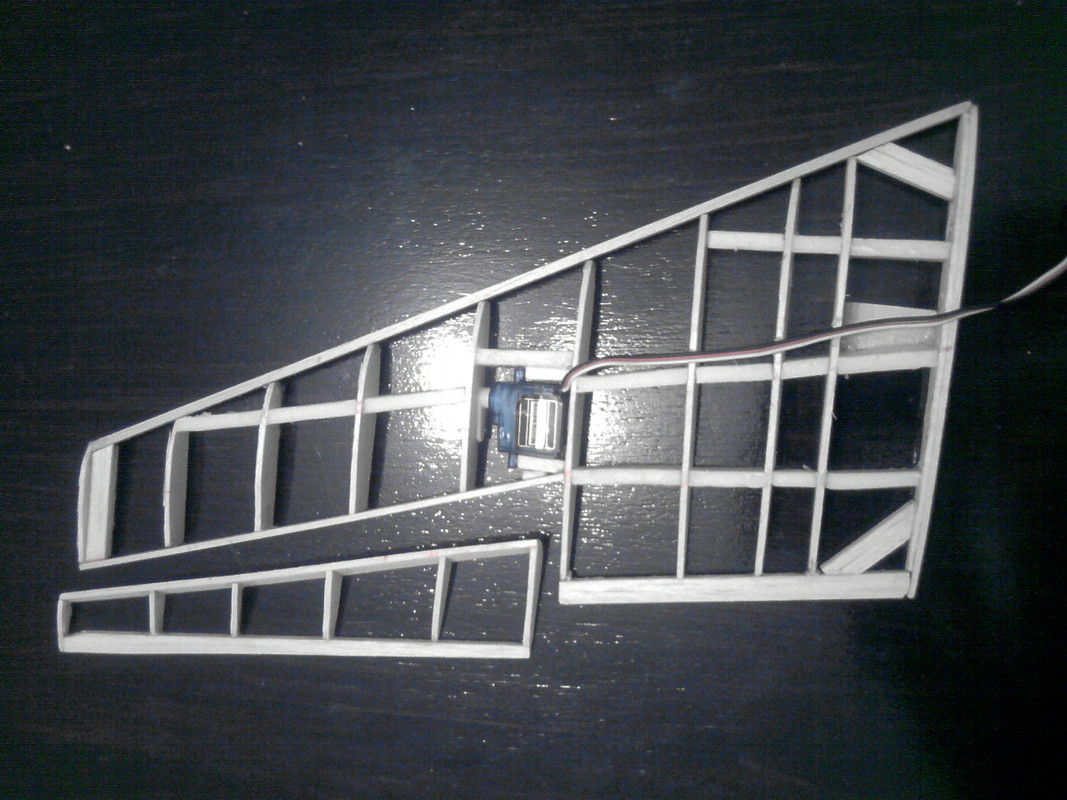

Aquí un ala con el servo presentado
Imagen

Imagen

con el timón de profundidad presentado

Imagen

espero les guste, en lo que se refiere a peso el fuse con alas está en el orden de los 85 grámos, supongo que enchapado estaré en el orden de los 300 grs.

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#16 Mensaje por salamander » 27 May 2013 20:27

Pongo algunas fotos mas:

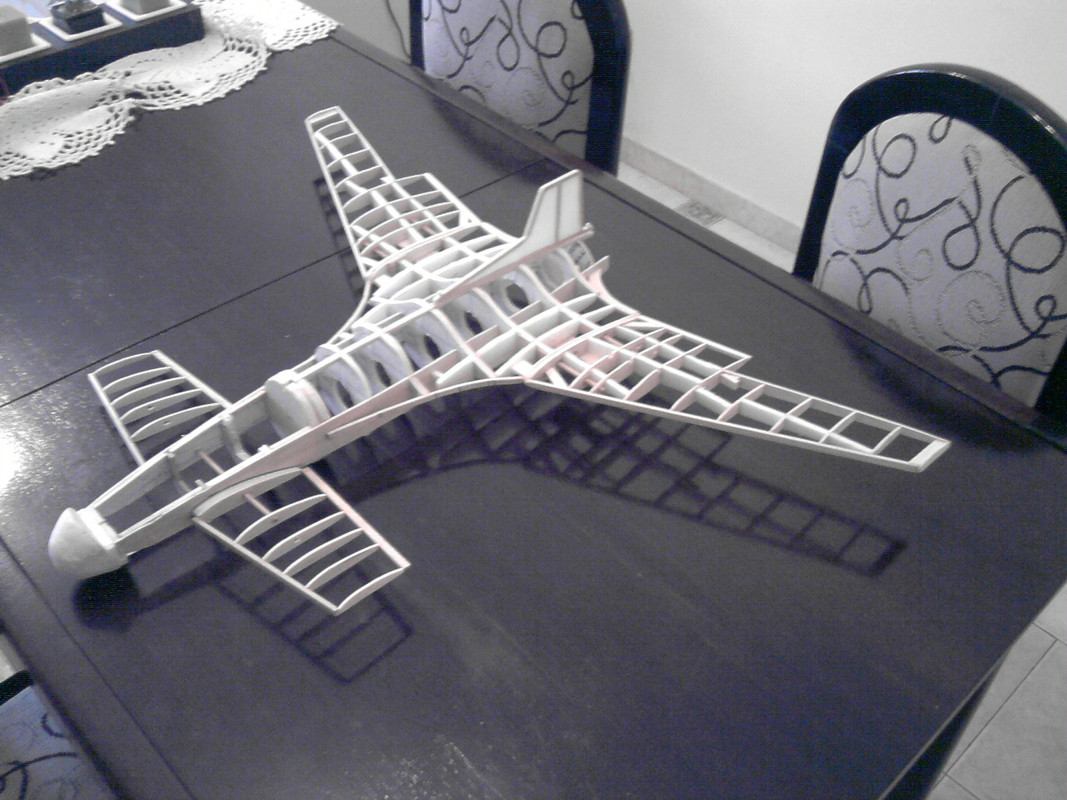

Presentando los planos canard

Imagen

Imagen

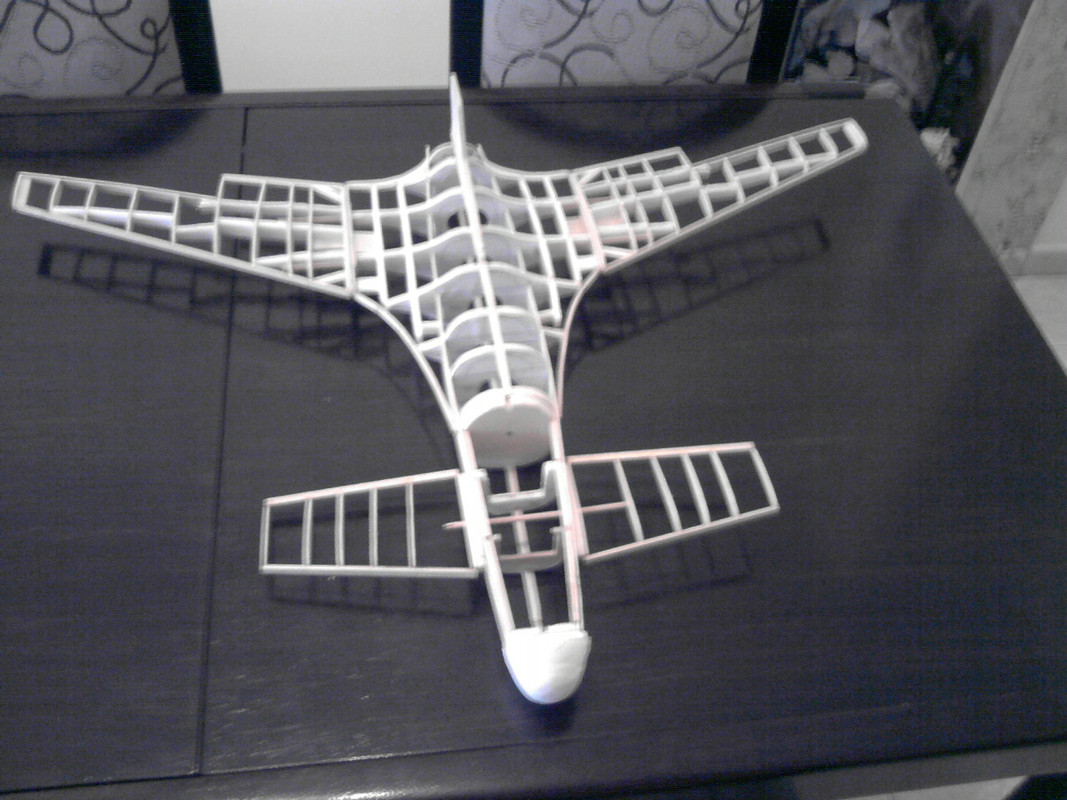

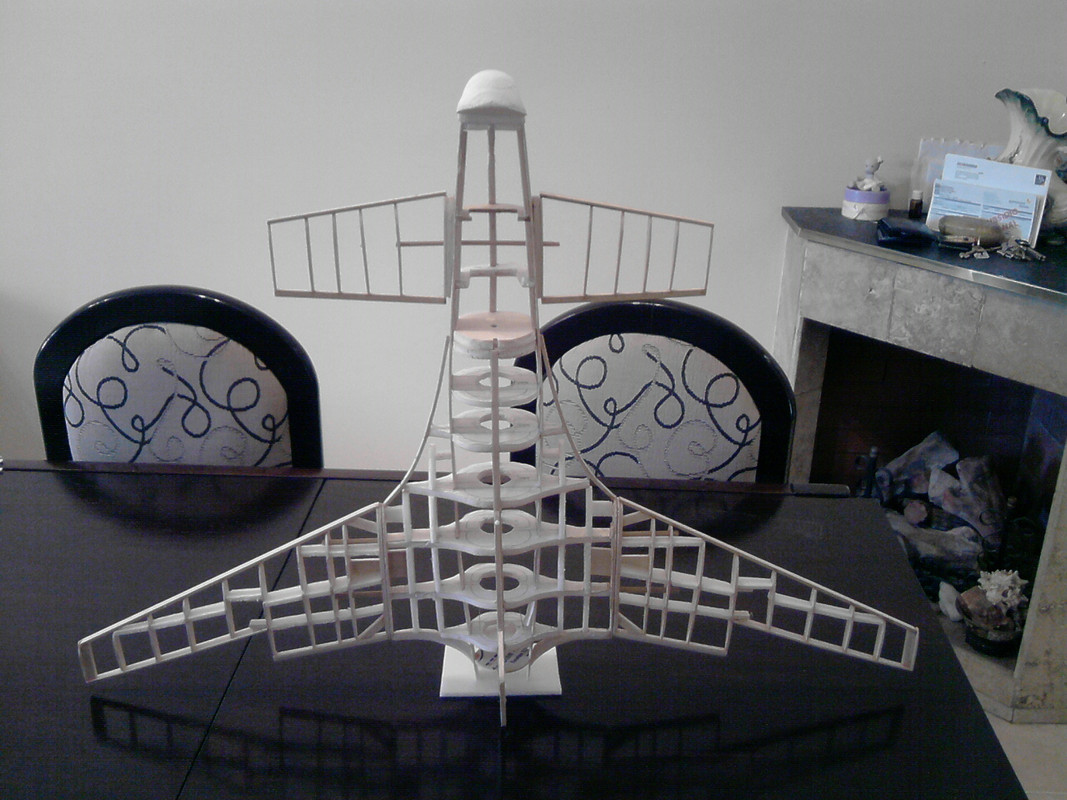

Aquí paradito para que se vea como va tomando forma

Imagen

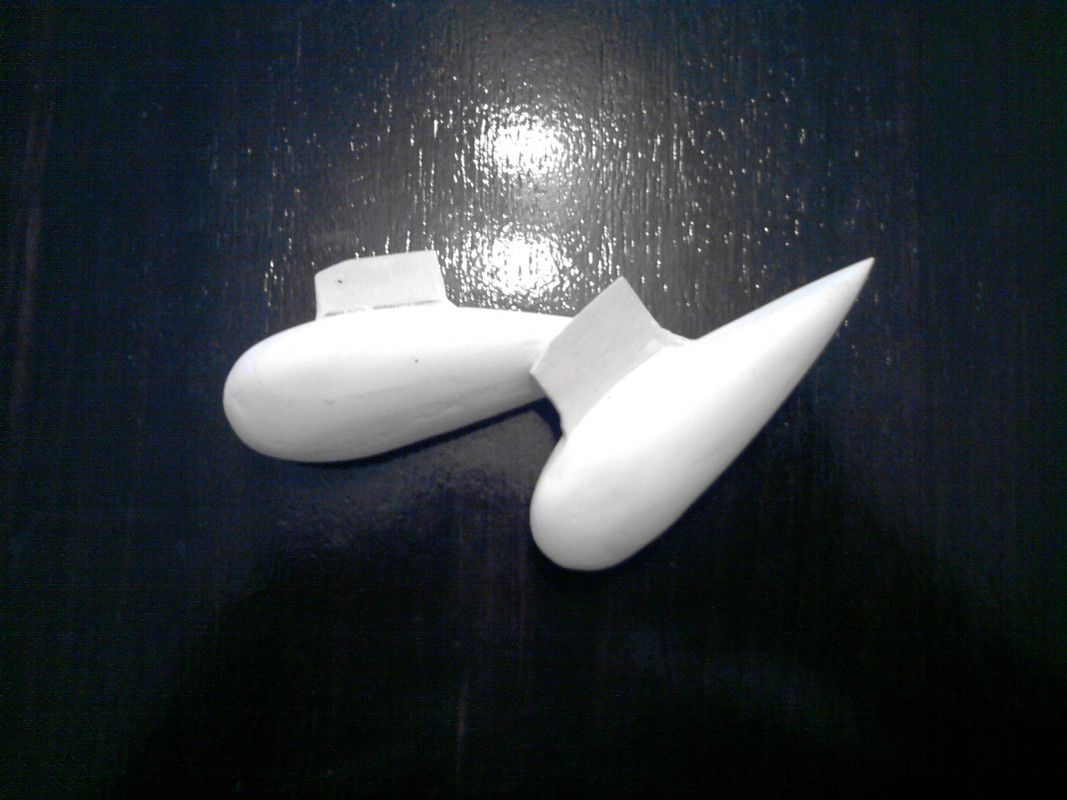

Por último los tanques subalares

Imagen

ya tengo hecho el molde para la carlinga, despés la subo.

Saludos.

Avatar de Usuario
Juanfe
* Capitán *
* Capitán *
Mensajes: 512
Registrado: 18 May 2011 20:15
Ubicación: Parana Entre Rios

Re: HENSCHEL HS P.87, rara avis.

#17 Mensaje por Juanfe » 27 May 2013 23:11

Muy bueno!
demas interesante...
sigo atento
Juanfe Rossi
Aeroclub Ciudad de Paraná


Canberra MK62 - B105
F8u Cruzader
A4 Skyhawk C222

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#18 Mensaje por salamander » 16 Jun 2013 12:19

Otras fotos

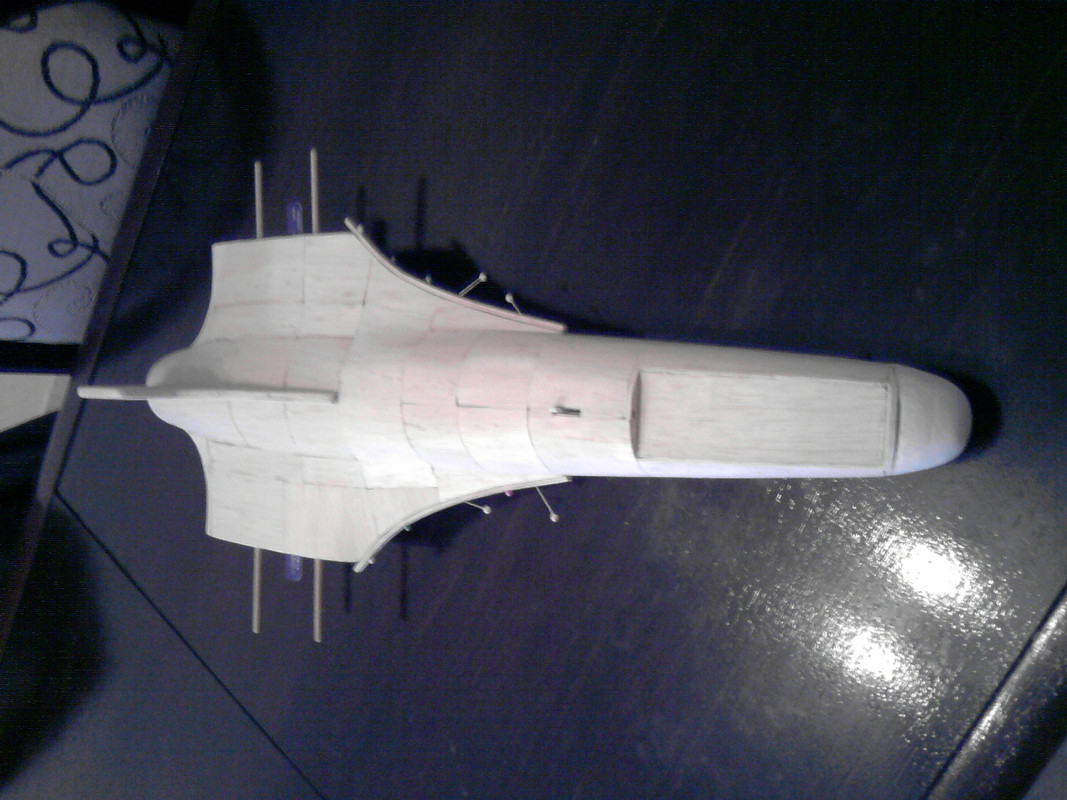

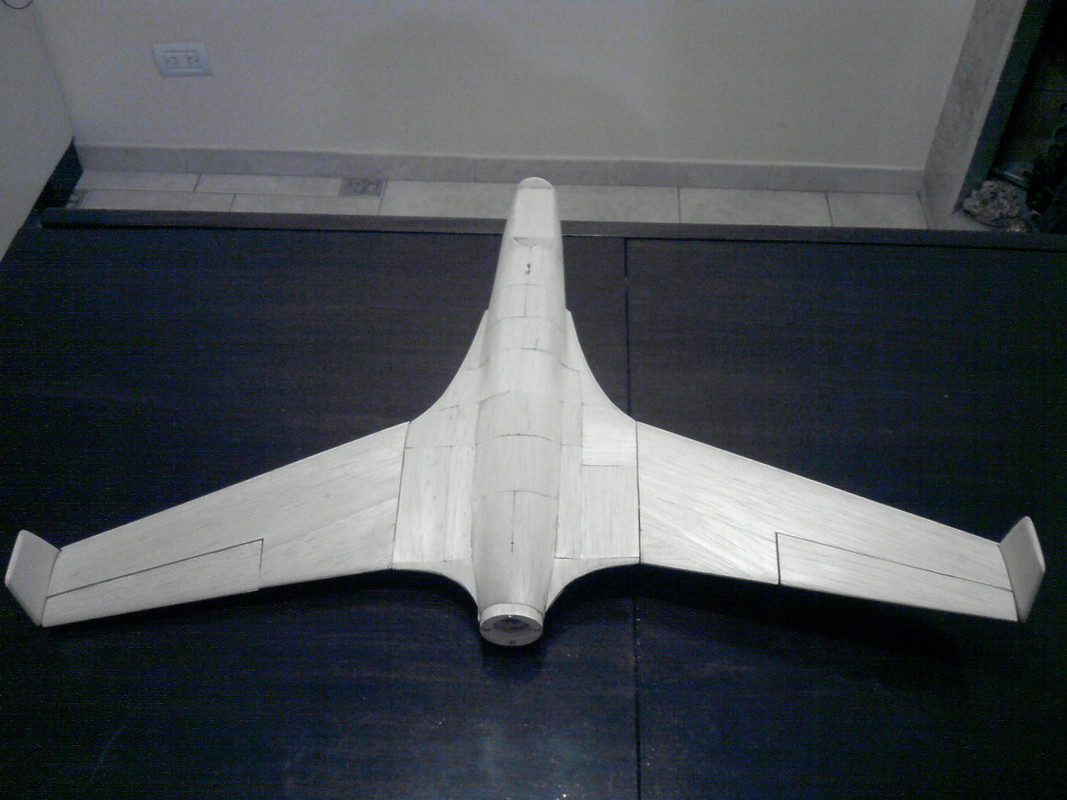

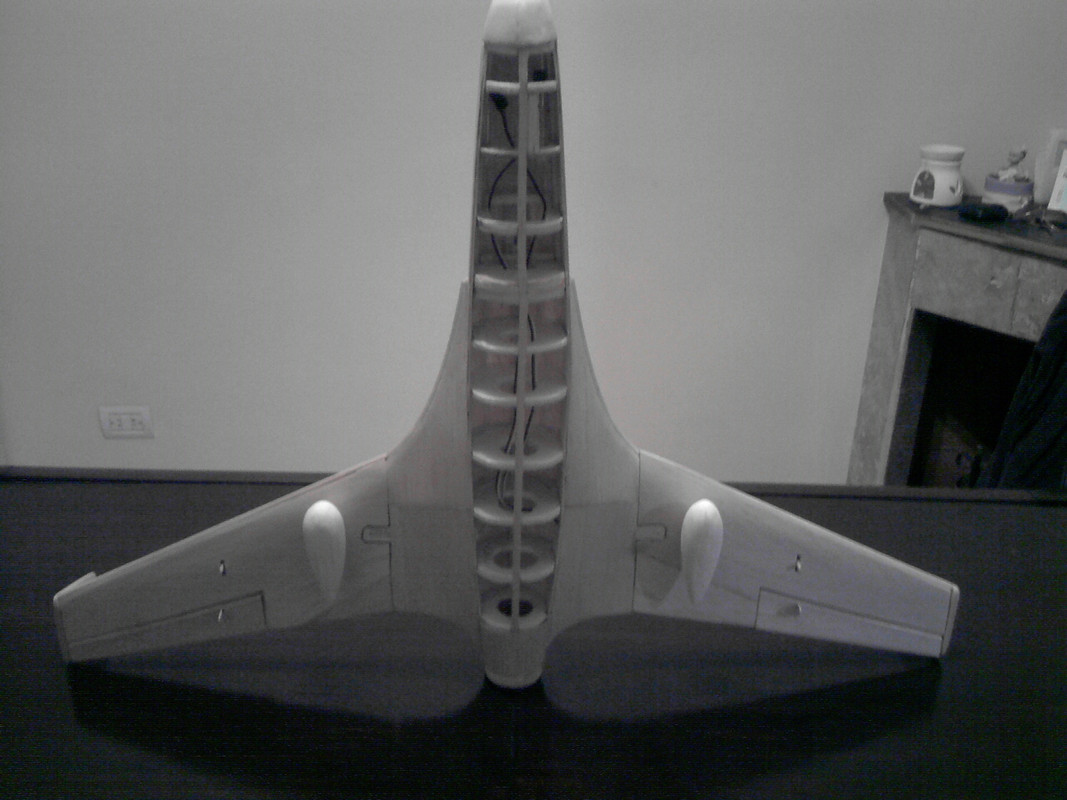

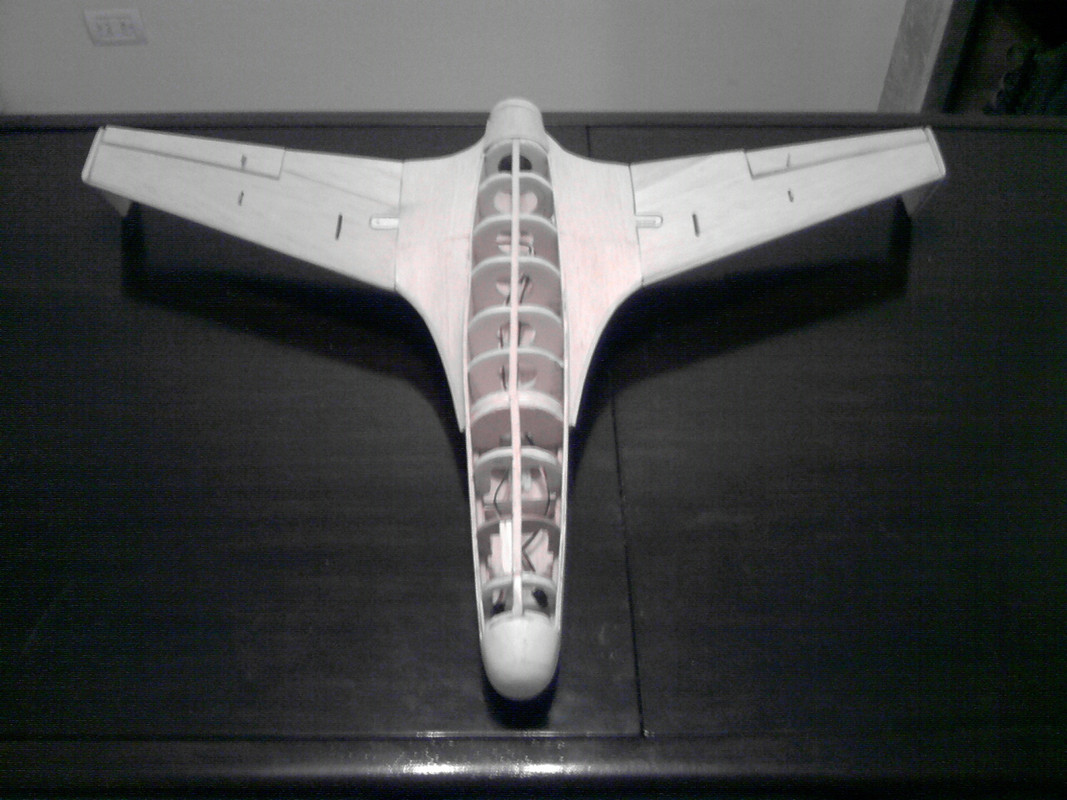

Comenzando el enchapado
Imagen

Imagen

Imagen

por lo calculado el fuse terminado rondará los 300 grs, cuento con un motor turnigy D2836/8 de 1100Kv que puede brindar un empuje de 1150grs aproximadamente asi que con una lipo de 1500 pienso que voy a estar por los 600-700 grs de peso final, potencia tendrá de sobra aunque esto penaliza en el peso del bicho.

Bueno en la semana subo mas fotos.

Avatar de Usuario
zetamdj
* Primer Teniente *
* Primer Teniente *
Mensajes: 157
Registrado: 13 Nov 2012 13:52
Ubicación: Mendoza

Re: HENSCHEL HS P.87, rara avis.

#19 Mensaje por zetamdj » 16 Jun 2013 14:32

Te esta quedando genial muy buen trabajo y un modelo interesante, te sigo. ¿Una pregunta tenes el archivo del plano para echarle un ojo?

Saludos.
Marco
Mendoza

Arttech Mirax Cessna 182
HM-8 Avionnette
Drongo

Avatar de Usuario
aeropichi
* Primer Teniente *
* Primer Teniente *
Mensajes: 384
Registrado: 06 Ene 2011 16:07
Ubicación: Gálvez, (Santa Fe)

Re: HENSCHEL HS P.87, rara avis.

#20 Mensaje por aeropichi » 16 Jun 2013 18:08

Hola, me encanta el avión...pero disculpen si mi pregunta está fuera de lugar...pero...¿¿¿en el alojamiento de adelante en el fuse, va la batería ??? ¿¿¿ si es así, el CG quedará bien ubicado ??? Tengo entendido que en estos canard el cg está ubicado cerca del ala trasera, hay una forma de calcular su posición...
Laté 25 ASP .70 4T
Fokker D8 OS .61
HM-8´S ASP .15 y ASP.40
Pulga del cielo Evol .45
Castaiber IV OS.40FS
Ruedas de rayos artesanales

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#21 Mensaje por salamander » 16 Jun 2013 21:11

Hola, si tengo los planos en pdf, si queres te los mando.

Con respecto a la ubicación de la batería, si la misma va en el morro y si el centro de gravedad en un canard se encuentra ubicado entre los dos planos y mas cerca del plano trasero, existen sitios en donde tenes aplicativos que permiten calcular el CG. Te cuento que en el plano original está previsto que la lipo valla ubicado adelante, yo hice algunas modificaciones sobre los canard pero nada que influya significativamente en lo que respecta a ubicación, consecuentemente el CG, espero, no tendrá demasiada variación.

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#22 Mensaje por salamander » 17 Jun 2013 18:36

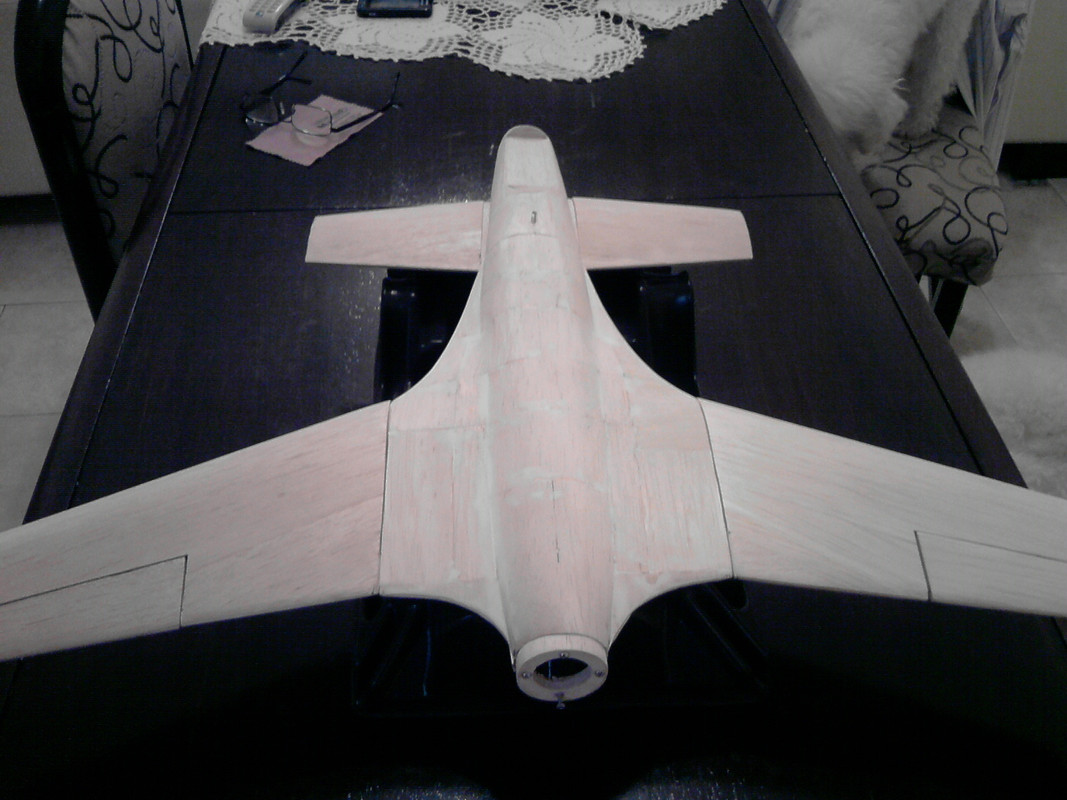

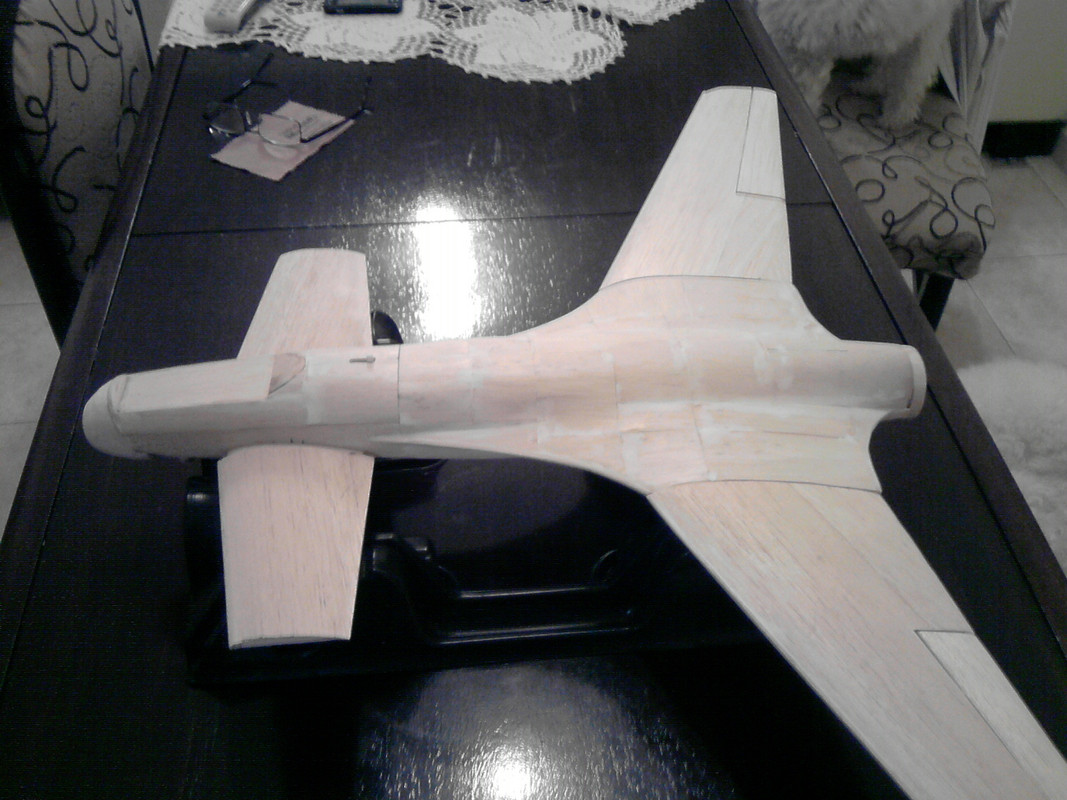

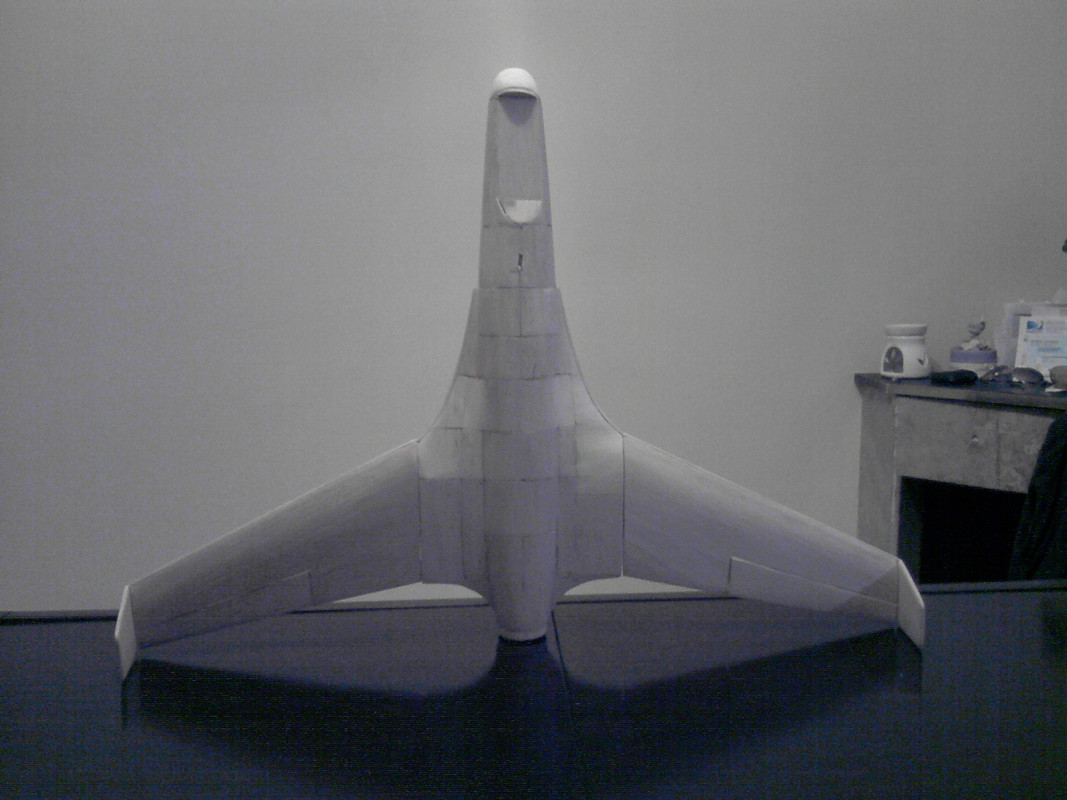

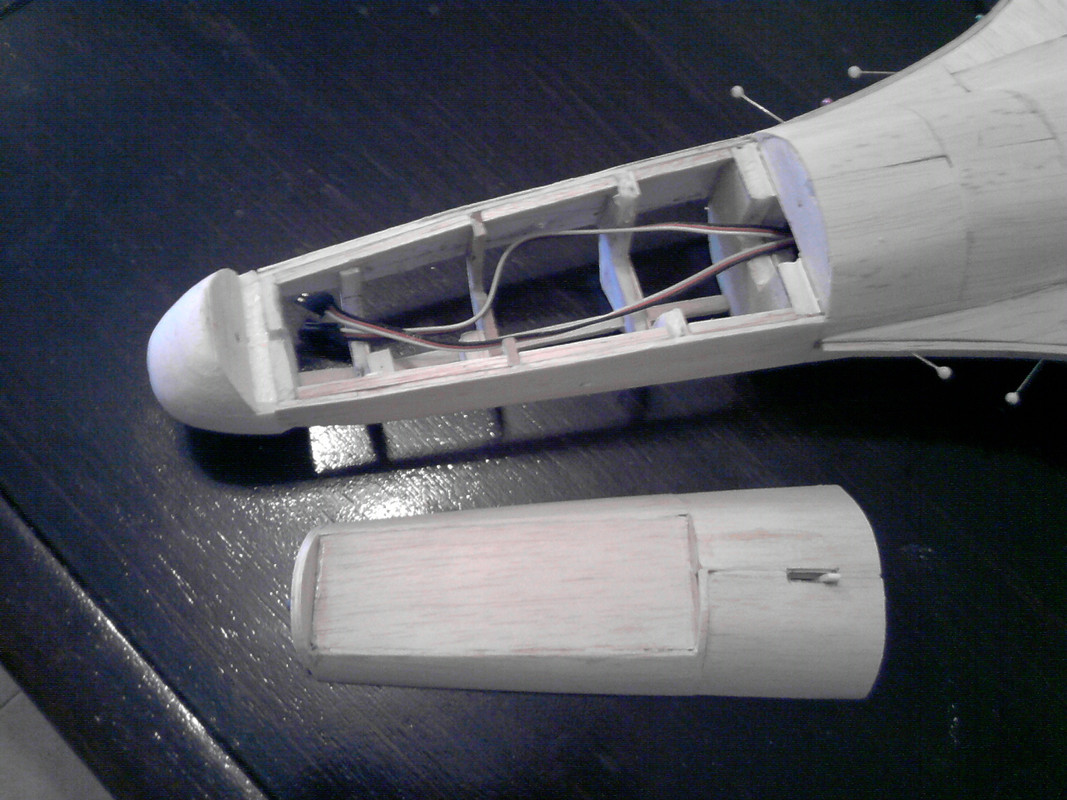

algunas fotos mas

Imagen

Imagen

Imagen

Imagen

Imagen

bueno cuando tenga mas subo.

Avatar de Usuario
FokkerDR-1
* Vicecomodoro *
* Vicecomodoro *
Mensajes: 6277
Registrado: 14 Ago 2008 23:47
Ubicación: Argentina, Capital Federal

Re: HENSCHEL HS P.87, rara avis.

#23 Mensaje por FokkerDR-1 » 17 Jun 2013 22:48

Que bien viene este bicho, te felicito.
Pérez, Marcelo Alejandro

Club aeromodelista Newbery

Felices vuelos y mejores aterrizajes...

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#24 Mensaje por salamander » 20 Jun 2013 21:27

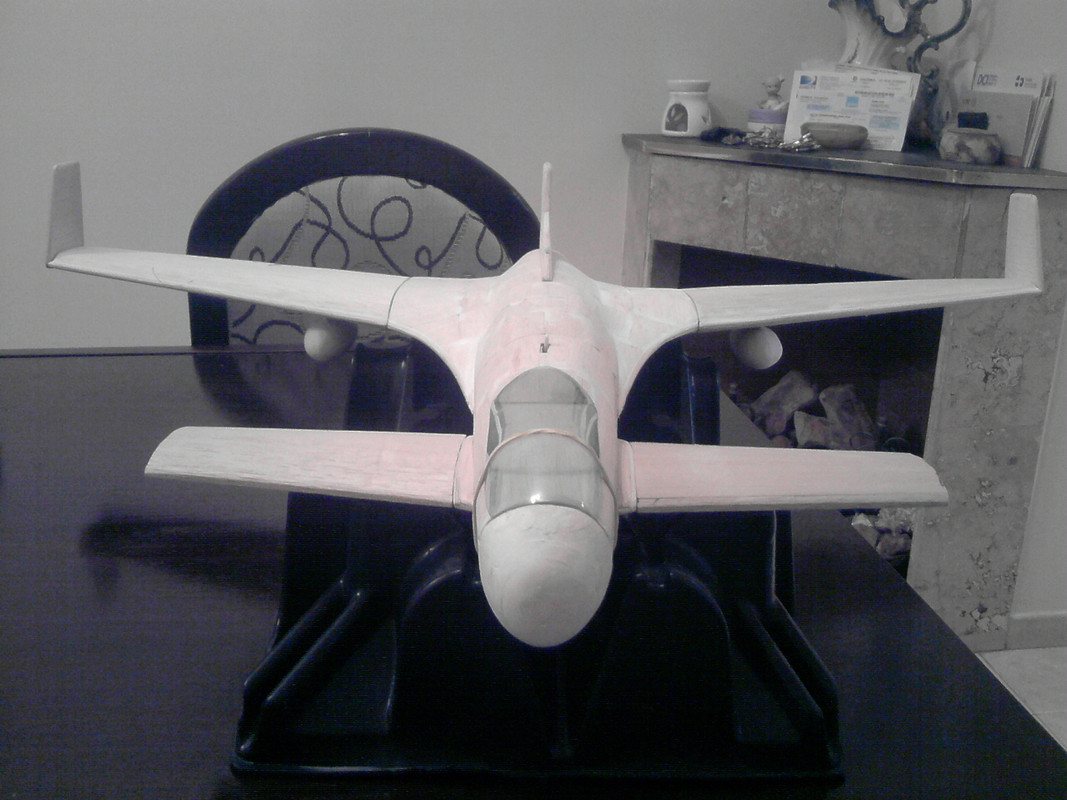

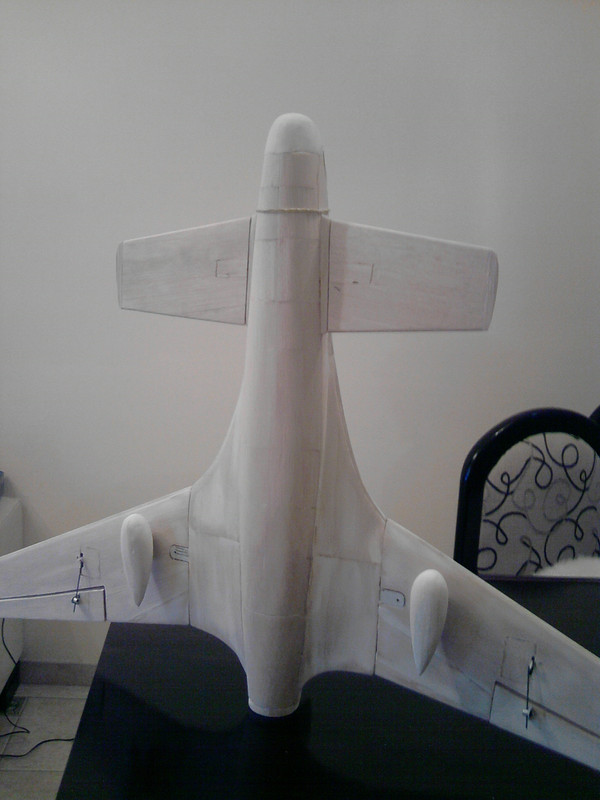

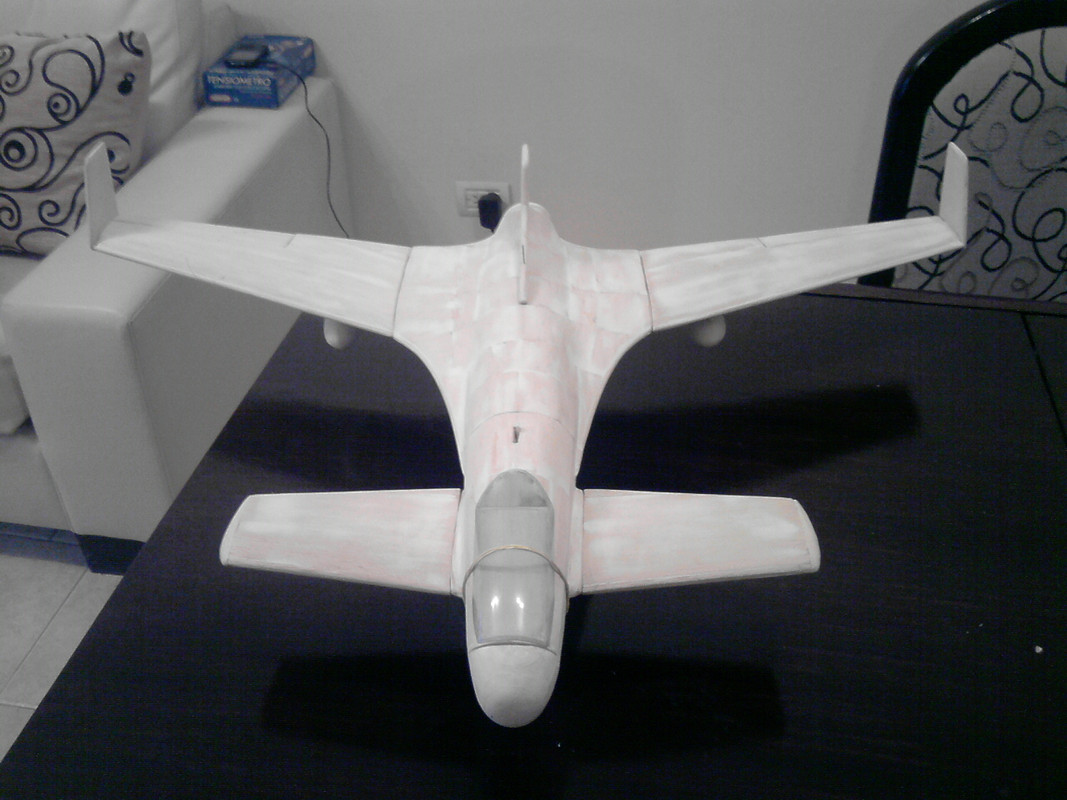

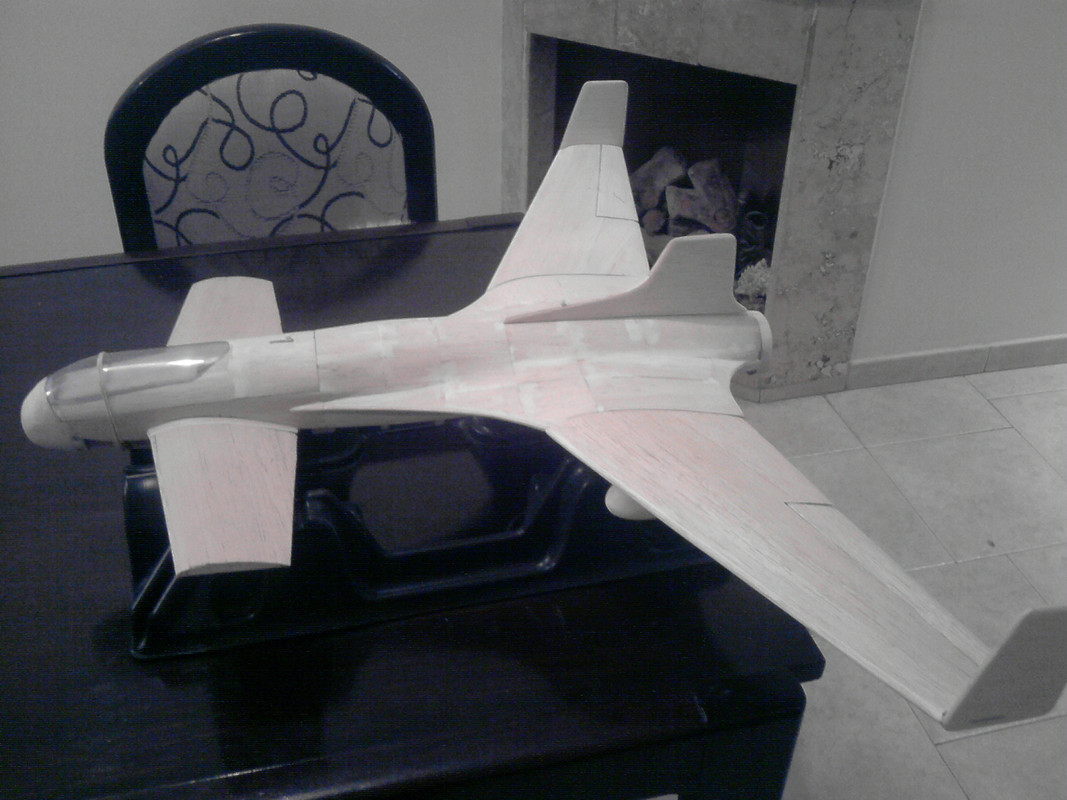

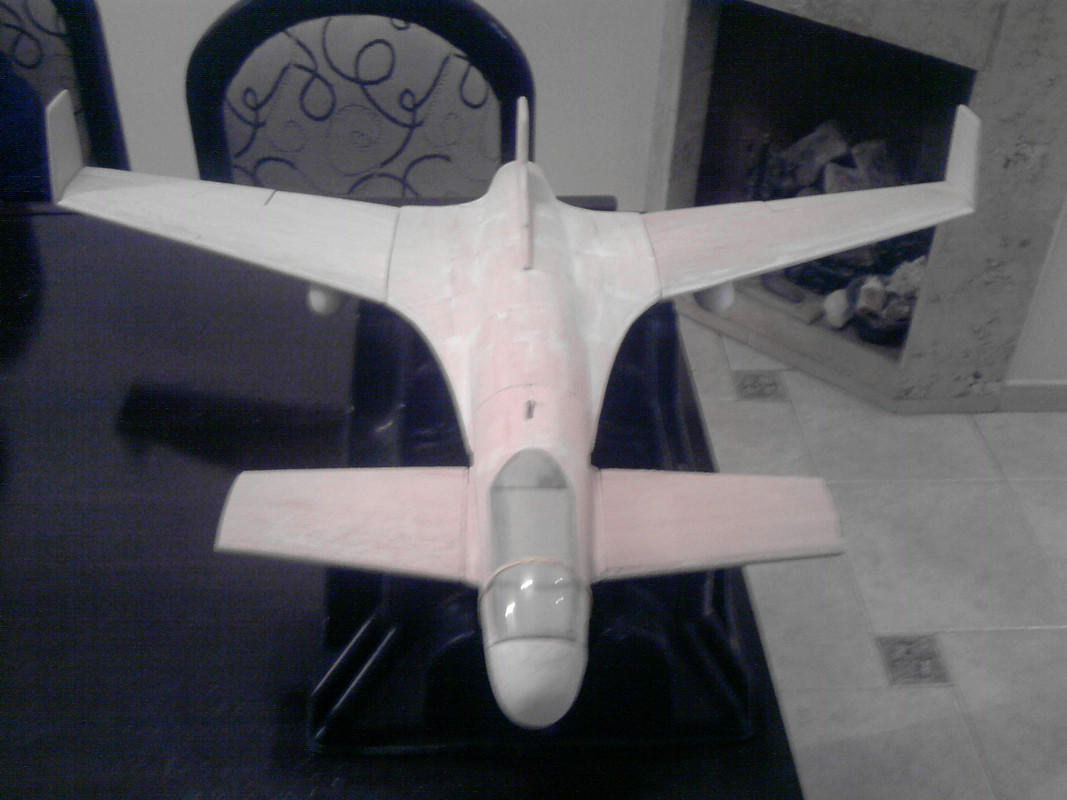

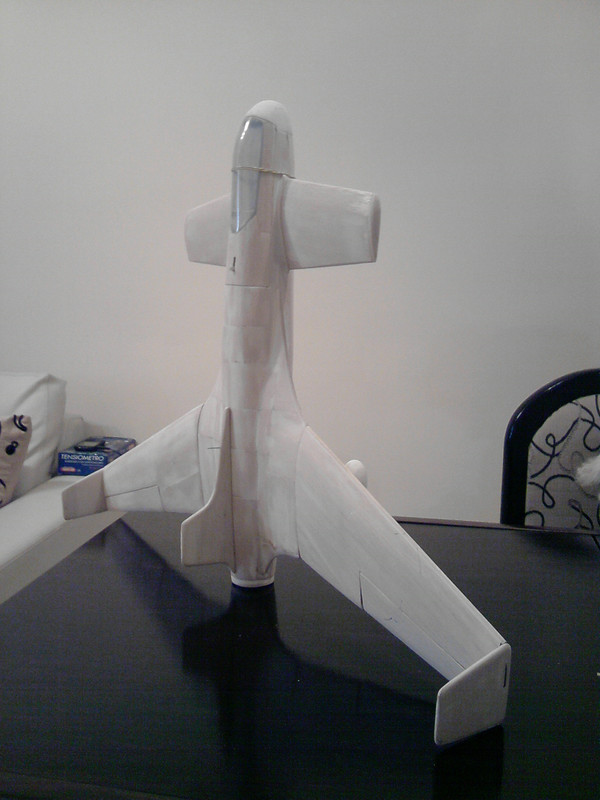

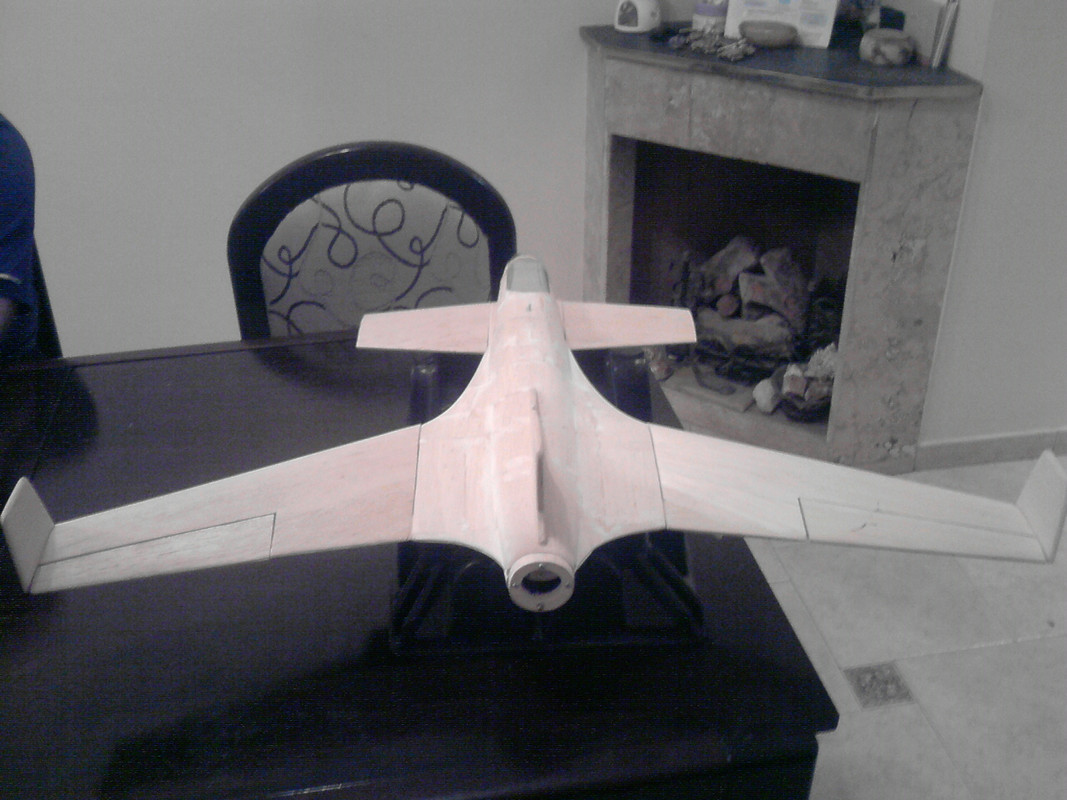

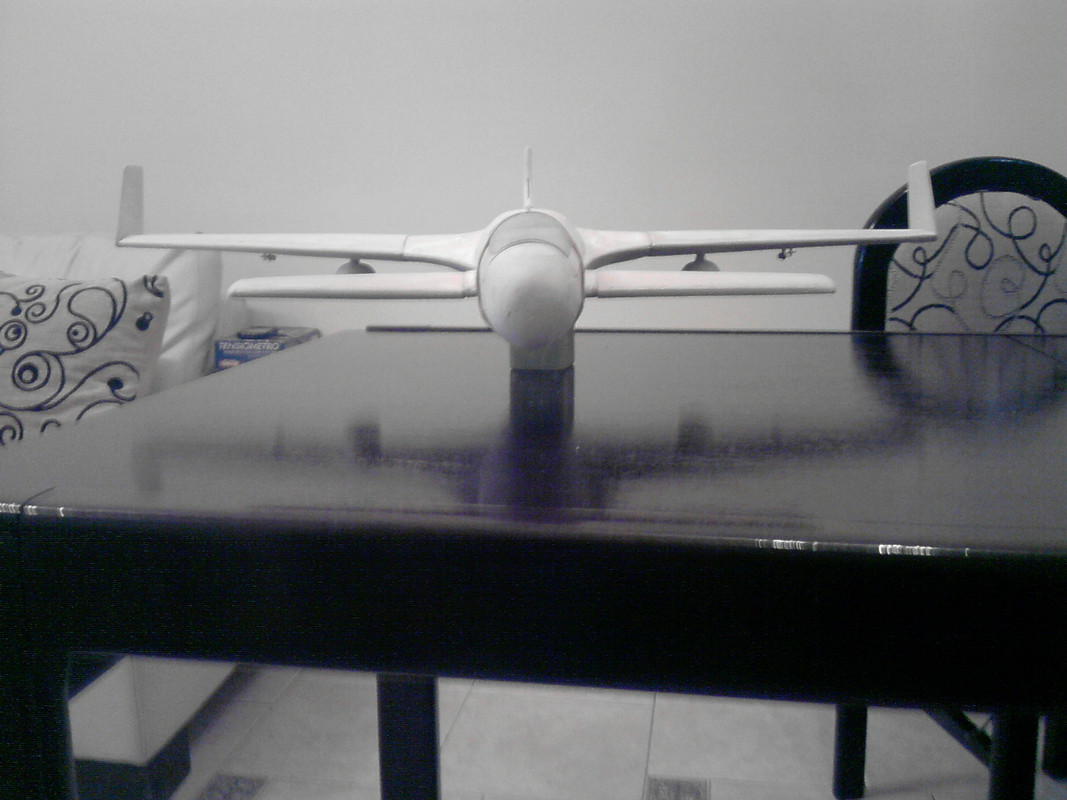

Las últimas fotos

Imagen

Imagen

Imagen

Espero les guste.

Avatar de Usuario
FokkerDR-1
* Vicecomodoro *
* Vicecomodoro *
Mensajes: 6277
Registrado: 14 Ago 2008 23:47
Ubicación: Argentina, Capital Federal

Re: HENSCHEL HS P.87, rara avis.

#25 Mensaje por FokkerDR-1 » 21 Jun 2013 12:17

PUAAAAAAAAAAHHHHHHHHHH!!!!!!!!!! que facha agresiva está buenísimo, te felicito, dale que quiero verlo en video con su vuelo de bautismo.
Pérez, Marcelo Alejandro

Club aeromodelista Newbery

Felices vuelos y mejores aterrizajes...

Avatar de Usuario
zetamdj
* Primer Teniente *
* Primer Teniente *
Mensajes: 157
Registrado: 13 Nov 2012 13:52
Ubicación: Mendoza

Re: HENSCHEL HS P.87, rara avis.

#26 Mensaje por zetamdj » 21 Jun 2013 20:03

Pero q buena pinta, se ve genial salamander. seguiré atento por mas fotos

Saludos.
Marco
Mendoza

Arttech Mirax Cessna 182
HM-8 Avionnette
Drongo

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#27 Mensaje por salamander » 24 Jun 2013 19:28

Ultimas fotitos, ya con los planos canard.

Imagen

Imagen

Imagen

Imagen

Hasta ahora con servos instalados y sin el resto de la electrónica pesa 270 grs., debo ahora definir como terminarlo, es decir si lo pinto sobre madera, vinilo o enfibrado.

En lo referente a fuerza de empuje cuento con un motor de 1150 grs, otra cosa que estoy pensando es si lo dejo para lanzarlo (manual o catapulta) o le coloco un tren fijo, veremos.

Saludos y se aceptan sugerencias.

Avatar de Usuario
amarillo1978
* Mayor *
* Mayor *
Mensajes: 1044
Registrado: 14 Nov 2008 11:42
Ubicación: curuzu cuatia ctes
Contactar:

Re: HENSCHEL HS P.87, rara avis.

#28 Mensaje por amarillo1978 » 25 Jun 2013 10:14

waaaaaaa!!!! me encanta, te felicito lo bueno que esta quedando... probalo asi primero a ver como se comporta...porque es un modelo chico... si le seguis agregando peso va a ser un misil... q vuela solo a fuerza de motor...
Hay dos palabras que abren la mayoria de las puertas....
... "tire" y "empuje"

Avatar de Usuario
matrixxv750
* Primer Teniente *
* Primer Teniente *
Mensajes: 180
Registrado: 01 Abr 2013 04:51
Ubicación: Lanús Oeste, Bs. As.

Re: HENSCHEL HS P.87, rara avis.

#29 Mensaje por matrixxv750 » 04 Jul 2013 23:15

Hola, muy lindo esta quedando... espero verlo terminado y decorado... te felicito...
Saludos.

salamander
* Teniente *
* Teniente *
Mensajes: 94
Registrado: 09 Mar 2012 10:36

Re: HENSCHEL HS P.87, rara avis.

#30 Mensaje por salamander » 08 Jul 2013 21:53

Las últimas fotos, ya tiene todos los servos y hecha la panza
Imagen

Imagen

Imagen

Imagen

respa colocarle el motor y variador que ya tienen una tapa de inspección que facilita la instalación y retiro y el pintado, todavía no se si pintar o enfibrar.

Bueno, saludos y espero opiniones

Responder

¿Quién está conectado?

Usuarios navegando por este Foro: No hay usuarios registrados visitando el Foro y 8 invitados
